Плотницкий инструмент. Циркуль, Отволока, Черта.

Циркуль плотничный.  Плотницкий инструмент Циркуль

Циркуль плотничный
делается из железа
и служит для снимания
меры шипов, гнезд, но большею
частию употребляется
при причерчивании
одного куска к другому.

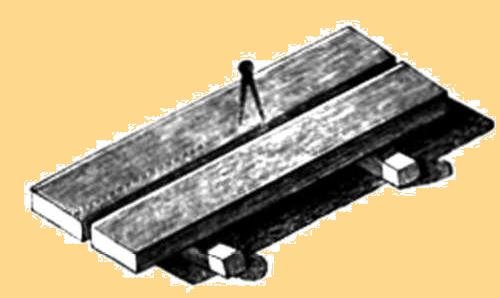

Рисунок показывает как  Плотницкий инструмент Циркуль
причерчивают одну доску к другой.
Для этого кладут доски на прокладки
неплотно, потом ножку
циркуля прикладывают
к выправленной кромке
плотно, а острие другой ножки к
плоскости другой доски
и двигают циркуль,
чрез что острие ножки
очерчивает
черту, совершенно сходную с
выправленною кромкою.

Плотницкий инструмент Циркуль Причерчивание криволинейное

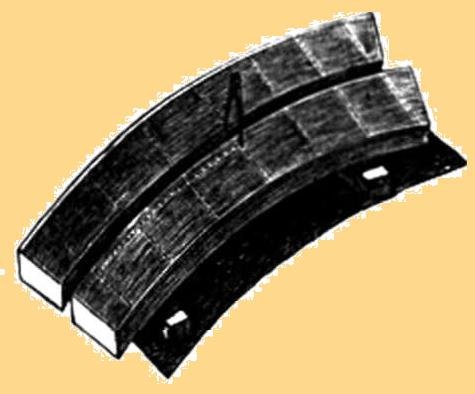

Рисунок показывает, как
причерчивают кривые
кромки.
При этом деле надлежит
циркуль вести, не
переменяя его
первоначального
положения.



Циркуль с клинышком.

Циркуль с клинышком. Плотницкий инструмент Циркуль
Это делается
для того, чтобы циркуль
при очерчивании
не мог сжиматься;
а чтобы клинышек
не вываливался,
перевязывают
его в циркуле
веревочкой.

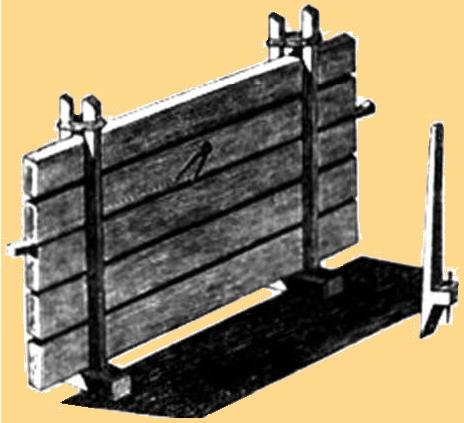

Рисунок показывает, как
причерчиваются циркулем несколько
досок, чтобы с обеих сторон было  Плотницкий инструмент Отволока
плотно. Для этого берут два обрубка,
выдалбливают посредине две дыры и
вставляют бруски, между коими кладут
приготовленные доски на ребро,
прокладывая при концах одинаковой
толщины прокладками (запуски) для
хода циркуля; потом очерчивают, как
с этой, так и с другой стороны.

Отволока.

Отволока. Ее делают
сами плотники из деревянного бруска
длиною около аршина, толщиною в 1
вершок. На одном конце, отступя на
вершок от края, делают прируб, и стесывают
конец на 1/4 дюйма; отступя
же от первого прируба, делают другой
прируб, от которого стесывают
брусок до другого конца. Через всё
это и образуется выдавшаяся часть
бруска, в которую вколачивают
гвоздь, и, таким образом, произойдет
отволока.

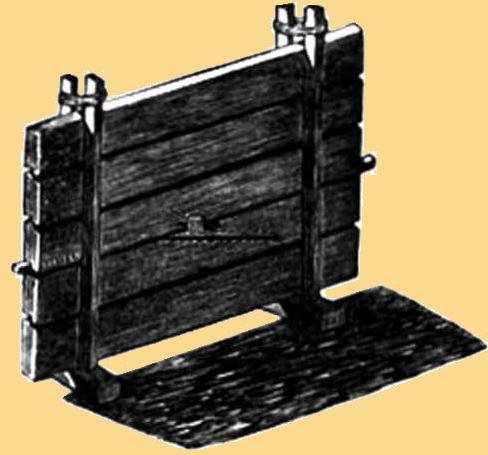

На этом рисунке представлено,  Плотницкий инструмент Отволока
как причерчивают брусья
или доски посредством отволоки. Для
сего должно порожний конец отволоки
вставить в промежуток причерчиваемых
досок плотно по выправленной
уже кромке так, чтобы конец
гвоздя находился на другой доске
сверху, и двигать таким образом отволоку,
постоянно, однако, прижимая
ее к выправленной доске, чрез что
конец гвоздя причертит на невыправ-
ленной доске черту. подобную
выправленной смежной кромке -
одним словом, причертит доску.

Черта.

Черта делается из железа,  Плотницкий инструмент Черта
согнутого в виде двух крючков,
соединенных между концами.
Черта употребляется только при
строении деревянных домов для при-
черчивания бревен. Чтобы крючки
при причерчивании не сжимались,
закладывают между ними клинышек
и связывают веревочкой, подобно,
как это делается с циркулем.

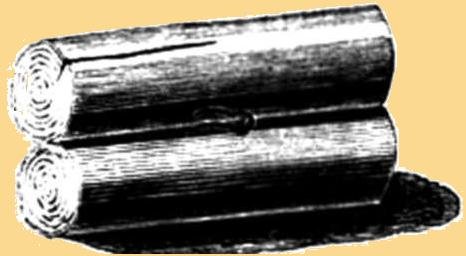

На этом рисунке представлено,  Плотницкий инструмент Черта
как причерчивают чертою
бревна. Для этого устанавливают
черту между причерчиваемыми бревнами
так, чтобы один крючок находился
на одном бревне, а другой на
другом, и, двигая таким образом черту;
крючки проводят на бревнах черты,
параллельные между собою, по
которым отесанные бревна и соединяются между собою плотно.
