Плотницкие замки и врубки.

Замок оконный...рамный.

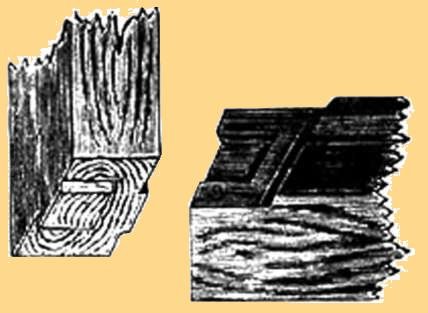

Замок закладной оконный.

Замок закладной оконный делается Замок оконный для вязки оконных рам, окосячки и обсады сруба
следующим образом: отступя
от конца одной штуки на толщину
другой, зарубается поперек, на
глубину 1 дюйма, и стесывается:
потом разделяют вытесанную часть
по ширине на три части, из коих среднюю
выдалбливают на 1 1/2 дюйма, но
не по весь прируб, а несколько короче.
Согласно этой вырубке выделывают
торец другой штуки.
Сей замок употребляется
при делании закладных
рам в деревянных строениях.

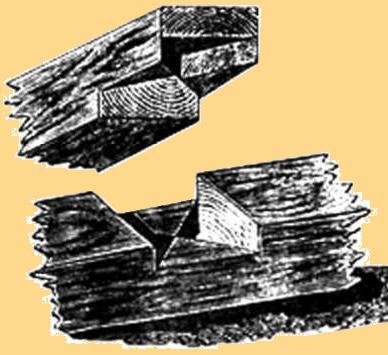

Замок с треугольными шипами.

Замок с треугольными шипами Замок с треугольными шипами, зарезка замковых чаш, венцовых пазов под проект бани
делается так: конец одной
штуки, отступя от торца на ширину
другой штуки, до половины прируба
истеши, потом в оставшейся части
проведи две диагонали; получатся
четыре треугольника, из которых
крайний и противолежащий ему
выдолби глубиною на 1 1/2 или один
дюйм, смотря по толщине брусьев;
соответственно этому вырубку сделай
и в другой штуке.
Таким образом, получится замок
с треугольными шипами, который,
впрочем, употребляется редко.

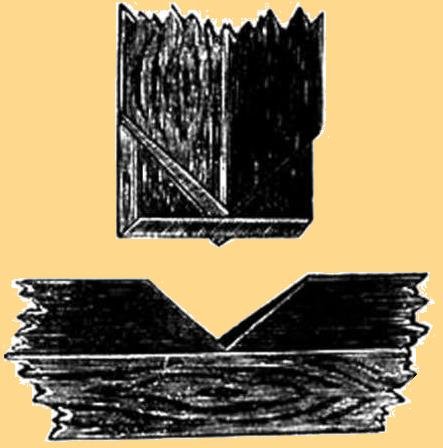

Замок барьерный.

Замок барьерный. Замок барьерный, зарезка замковых чаш, венцовых пазов под проект бани
Выправленный квадратно брус, требуется
насадить на стойки. Для этого
на одном из ребер, где должно быть
замку, откладывается расстояние,
равное диагонали бруса, и вырубается
накось, с обеих сторон, до половины:
в этом прирубе выдалбливаются гнезда
в одну треть ширины.
Соответственно этому обделывается торец
стойки. Этот способ вязки употребляется
при делании надолбов.

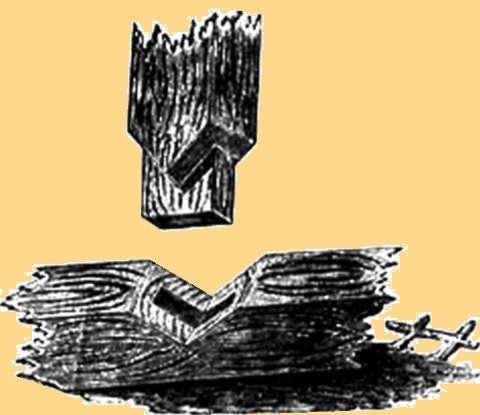

Замок в двойной ус.

Замок в профилированном брусе  в двойной усЗамок в двойной ус.
Такой замок сначала выделывается,
как простой потемочный шип, а
потом, с широких сторон, углы срезываются
по ярунку.
Употребляется для укрепления
горбылей в оконных переплетах.




Замок угловой со вставленным шипом. Замок в брусе  угловой со вставленным шипом употребляется при делании из досок, когда требуется связать их на ребро доска брусок

Замок угловой со вставленным шипом.
Два бруска, обрезанные по ярунку,
сложив торцами, запиливают
с угла сколько позволяет
ширина бруска и вставляют шип. Так
по большей части вяжут картинные
рамы и тому подобное.

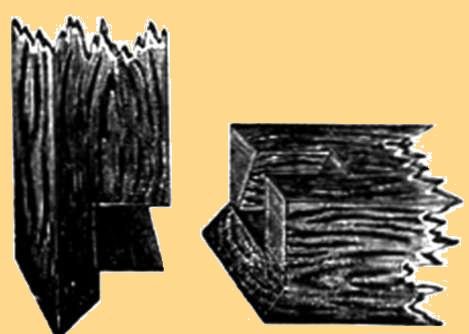

Замок потемочный сковородником в ус.

Замок потемочный сковородником в ус
делается так: Замок в профилированном брусе сковороднем
отступя от торца, конец причерчивается
в ярунок на 1/4 ширины бруска
и зарубается; из остальной же части
выделывается, смотря по ширине
бруска или щита. один, два и более
сковородочных шипов. соответственно
которым выдалбливаются
гнезда в другой штуке.
Этот замок употребляется
при вязке камодов.

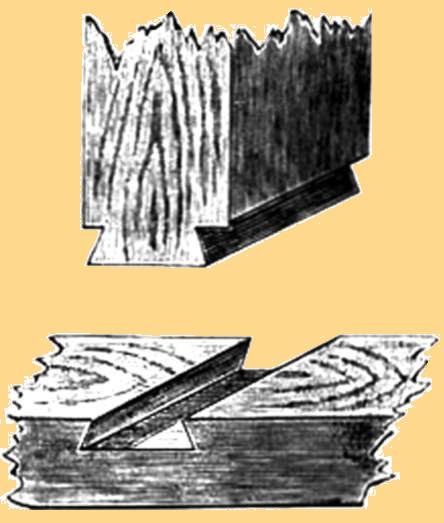

Замок шпоночный щитовой.

Щитовой в ласточкон хвост замок

Замок шпоночный щитовой
Ежели доску или щит нужно соединить
под углом с другою доскою
или щитом не при конце, то торец
одного щита, отступя на 1/5 толщины
другого, выделывается в виде шипа, в
другом же поперек, соответственно
шипу, выдалбливается шпунт.
Так укрепляются шкафные полки.

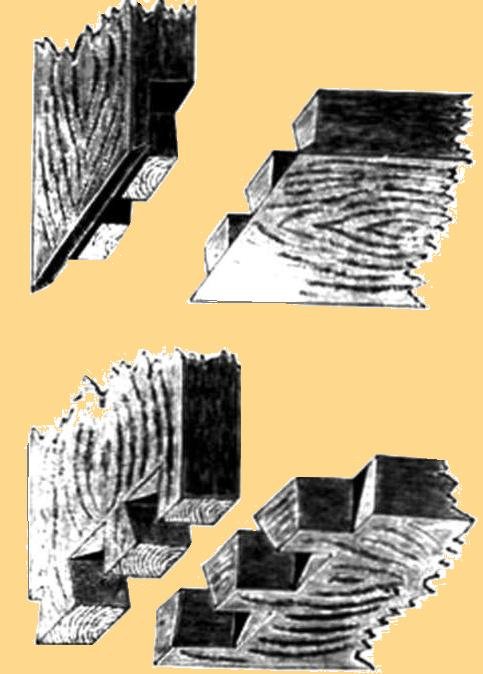

Замок сковородочный для вязки щитов.

Замок сковородочный для вязки щитов Сковородник для вязки щитов
выделывается точно так же, как
вышепоказанный замок сковородочный
для вязки брусьев, с тою только
разницею, что в этом случае
шипы располагаются один возле
другого, по всей ширине одного щита,
а в другом выделываются соответствующие
им гнезда; употребляется
он же при вязке шкафов.

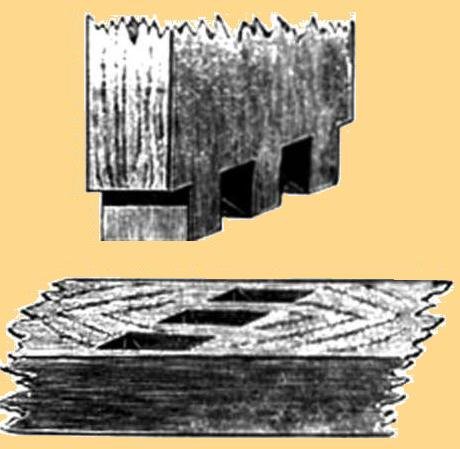

Замок с несколькими шипами.

Замок с несколькими шипами
служит для вязки под углом
не при конце, а в некотором от него
расстоянии: делается точно так, как  Щитовой с несколькими шипами хвост замок
простой шиповой замок. Употребляется
же при вязке средних стенок в
комодах и шкафах.
