Плотницкие замки и врубки.

Угловые замки.

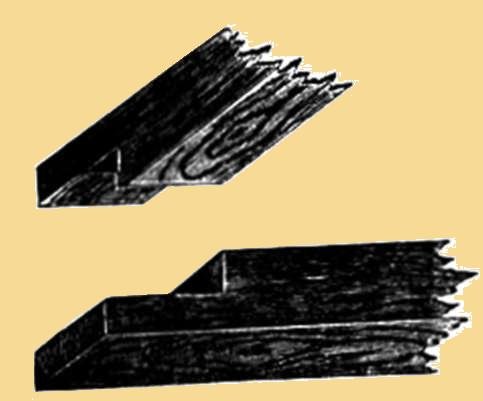

Замок угловой в накладку 1.  Замок в профилированном брусе  угловой доска брусок

Замок угловой в накладку
первого рода (то есть когда куски
соединяются концами) делается так:
отступя от торца на ширину другого
конца, зарубается до половины и стесывается;
таким же образом поступают
и с другим куском. Потом скрепляют
их нагелями, а при мелких
изделиях склеивают.

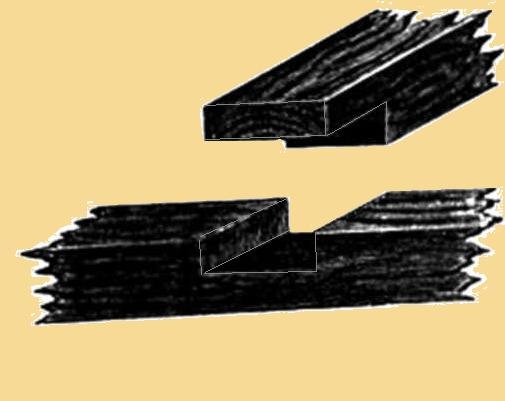

Замок угловой в накладку 2.

Замок угловой в накладку Замок в профилированном брусе  угловой шипом
второго рода (то есть, когда конец
одного куска соединяется с срединою
другого). В этом случае конец одного
куска вырубается, как и в первом
роде, а средина другого - соответственно
прирубу первого. Этот замок
употребляется большею частию столярами
при соединении тонкомерных
досок.

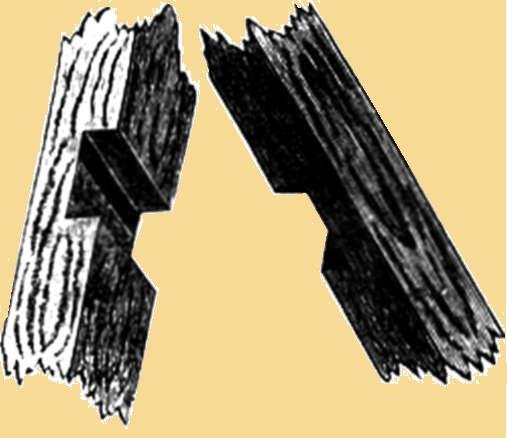

Замок угловой в накладку 3.Замок в профилированном брусе  угловой для крестообразных раскосов или внутренних связей

Замок угловой в накладку
третьего рода (когда средина одного
куска соединяется с срединой другого).
В этом случае оба куска обделываются,
как последний кусок второго
рода этого замка, то есть зарубая средины
до половины, а по ширине противу ширины их. Употребляется же замок сей
при делании крестообразных
раскосин или внутренних связей.

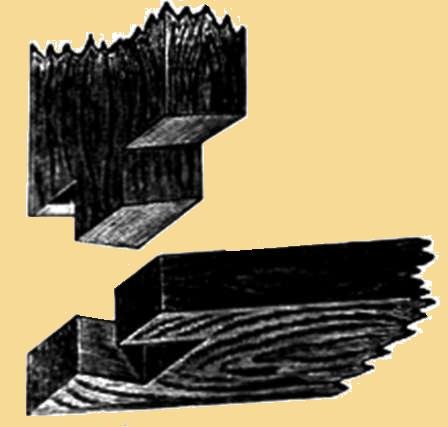

Замок угловой в простой сковородник 1.Замок в профилированном брусе  угловой замок употребляется при делании рам, из досок, когда требуется связать их на ребро доска брусок

Замок угловой в простой сковородник
первого рода, когда на одном куске,
начертив трапецию малою стороною
по торцу, а большою от конца
на расстоянии толщины другого конца,
выдалбливают его прямо и,
получив гнездо, соответственно
оному в другом куске выделывается шип.
Этого рода замок употребляется
при делании рам, в особенности из досок,
когда требуется связать их на ребро.

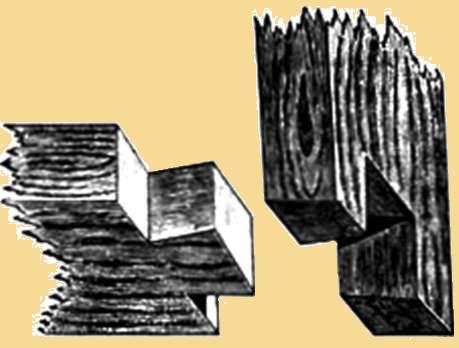

Замок угловой в простой сковородник 2.

Замок угловой в простой сковородник  Замок в профилированном брусе  угловой замок употребляется при делании рам, из досок, когда требуется связать их на ребро доска брусок
второго рода.
В этом замке трапеция вычерчивается на
самом торце так, чтобы длинная сторона
ее находилась при верхней грани
куска, а малая при нижней;
выдалбливается же, отступя от торца
на толщину другого куска: таким образом
получится в одном куске гнездо,
соответственно которому выделывается
конец другого.
Этот замок употребляется в тех же
случаях в каких и предыдущий.

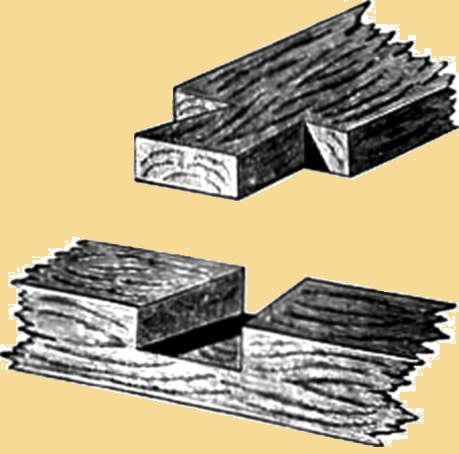

Замок угловой в прорезную лапу.

Замок угловой в простой сковородник  Замок в брусе  угловой в прорезную лапу замок употребляется , когда требуется связать их на ребро доска брусок
или в прорезную лапу.
Употребляется при соединении
конца одного куска с срединою другого.
В этом случае конец одного куска,
отступя от торца на ширину другого,
зарубается с боков на 1/4 своей
ширины и отесывается накось, не трогая
торца, чрез что получится шип в
виде трапеции, согласно которому
надо вырубить средину другого куска.
Ежели желаем первый кусок соединить
заподлицо с последним, то у первого
шип до половины надобно стесать.
Этим замком связываются стропильные
ноги регелями, впускаются
балки, раскосины.
Он также употребляется
и в других случаях.

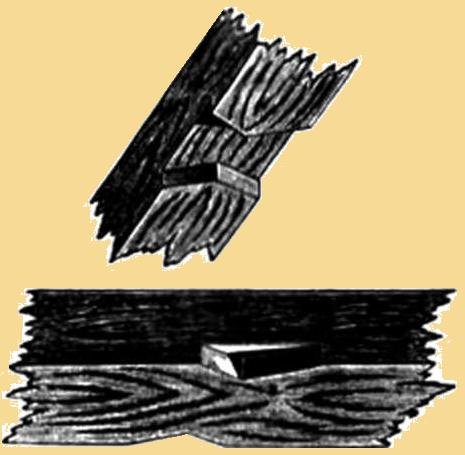

Замок угловой в двойной сковородник.

Замок угловой в двойной сковородник. Замок в профилированном брусе двойной сковороднем в двойной угловой шип
Этим замком соединяются
куски не концами, а срединами;
делается же он следующим образом:
назначив на одном из кусков, где
следует, ширину другого куска, раздели
ее пополам и прочерти черту, на
которой от кромок отложи небольшие
части, смотря по ширине, более
или менее; полученные от сего точки
соедини с точками, определяющими
ширину, и вследствие этого образуются
два треугольника, которые выдолбив до половины толщины
куска получится шин, согласно которому
вычерти на другом куске и
выдолби гнездо. Употребляется такой
замок на простых судах при нарубке
люковых подушек на бимсы и при
обвязке временных столбов.
