Плотницкие замки и врубки.

Шиповые замки.

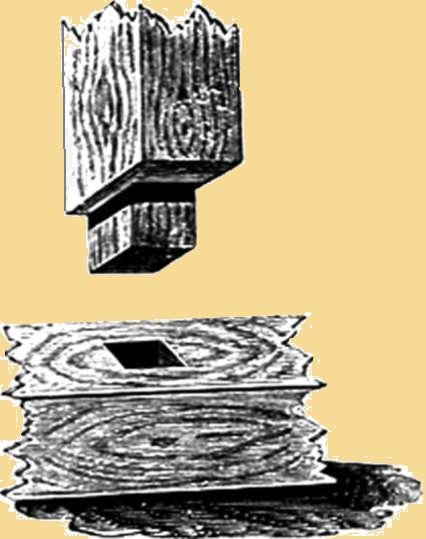

Замок шиповой простой. Врубка с срубе Замок шиповой простой

Замок шиповой простой делается
двояким образом: или во всю
толщину бруса, или с прирубами кругом.
Сверх того каждый из них может
быть сквозной или глухой.
Для замка первого рода конец
бруса по толщине разделяется на 3 части,
и, отступя от конца на толщину
присоединяемого бруса,
крайние две части вырубаются;
оставшаяся средняя составляет шип,
согласно которому выдалбливается
гнездо в другом брусе насквозь или
нет, смотря по желанию.

Замок в профилированном брусе  шиповой





Замок шиповой второго рода.

Ежели этот же шип зарубить и с
других сторон, то получится замок
шиповой второго рода.

Эти замки в большом употреблении,
когда надобно утвердить
вертикальные стойки и проч.

Врубка с срубе Замок шиповой в нажимом

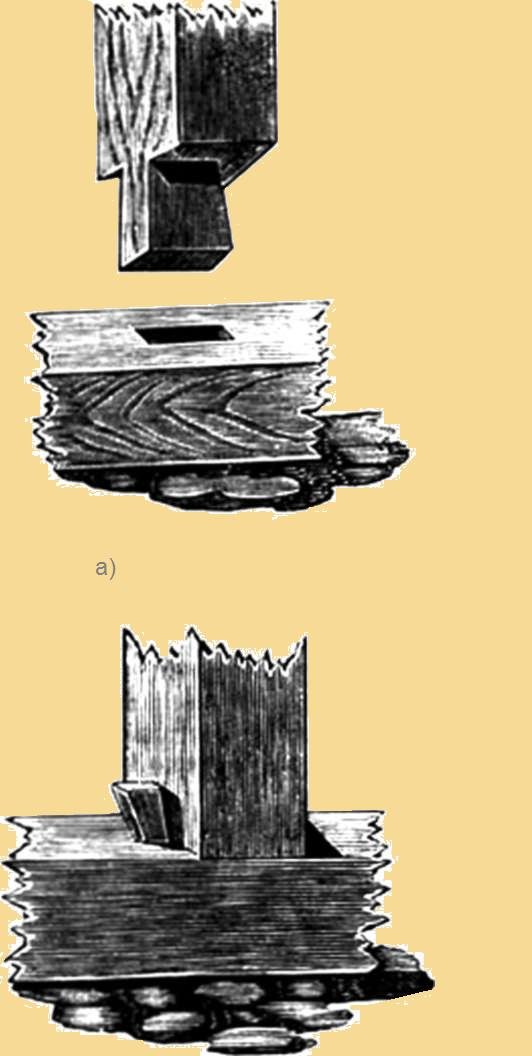

Замок шиповой с нажимом.

Замок шиповой с  нажимом делается
совершенно подобно
шиповому простому,
с тою только разницею, что имеет при
одной стороне шипа косой прируб и
гнездо, соответственно ему, тоже
выделывается с одной стороны косое.
Чтобы вставить этот шип в гнездо, на
величину скоса должно дать шипу
простор, в который
потом заколачивается
клин, и шип зажимается плотно.
Так укрепляются стойки, чтобы
они не выдергивались, когда их с
торца расклинивать не можно, как
случается при исправлении грузовых
судов на воде.

Таким замком связываются
при береговых укреплениях
насадки на сваи и проч.

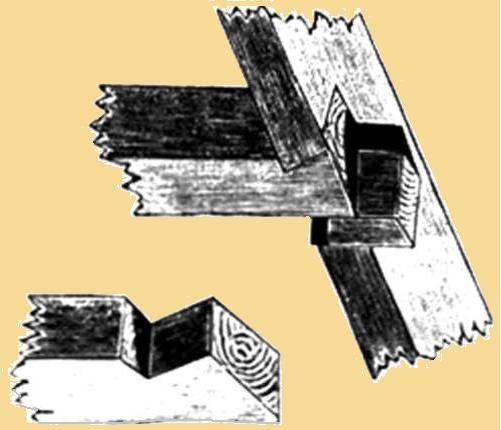

Замок в брусе  шиповой двойной









Подобным замком в деревянных
строениях укрепляются балки,
но только в горизонтальном положении
и не в шип, а в прируб.

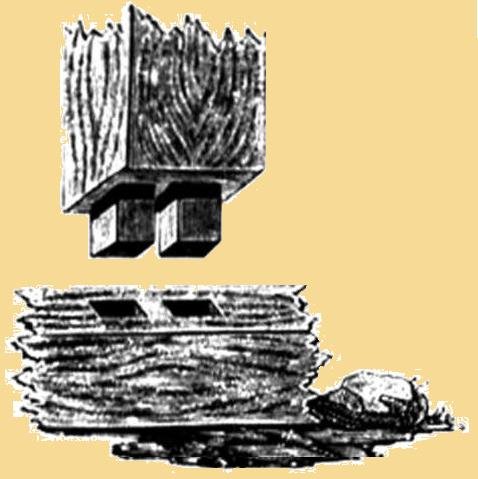

Замок шиповой двойной.

Замок шиповой двойной Врубка с срубе Замок шиповой двойной
делается при значительной ширине
штуки так: отступя от конца на 1/3 толщины
штуки и разделив торец по толщине
на 3 равные части, крайние
выруби; вследствие чего получится
один цельный шип, который с концов
зарубается для потомка, а в средине
выдалбливается, чрез что образуются
два шипа. Это делается для того,
чтобы не слишком ослабить горизонтальные
слои; впрочем, этот замок
употребляется редко, потому что
редко случается сопрягать значительной
ширины штуки.

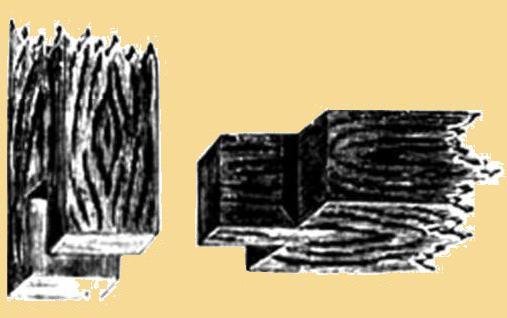

Замок шиповой прорезной.

Замок шиповой прорезной делается Шиповой прорезной в каркасе срубе
в угловых вязках.
Для этого конец одной штуки разделяют
на три части, из коих крайние вырубаются
на расстояние от конца на толщину
другой, чрез что получится шип.
согласно которому выделывается
проушина или гнездо, то есть выдалбливается
средняя третья часть.
Употребляется этот замок при укреплении
стенных перегородных стоек и в
других подобных случаях.

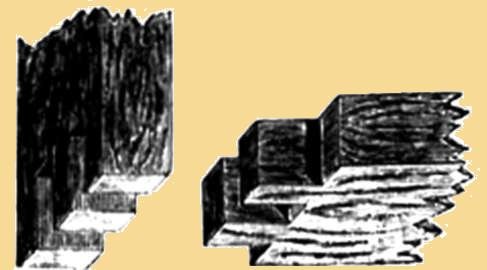

Замок шиповой прорезной двойной.

Замок шиповой прорезной двойной. Замок в брусе  шиповой двойной прорезной
Выправив брусья и выравнив по
наугольнику торцы, разделяют
их на пять равных частей, из
коих крайние две и средняя вырубаются,
отступя от конца на толщину
другого бруса, от чего получится два
шипа. У другого бруса выдалбливаются
две средние части, то есть вторая
и четвертая, а между ими получатся
гнезда.
Замок прорезной двойной
употребляется большею частию в
столярной работе, при делании рам.
мебели и тому подобного.

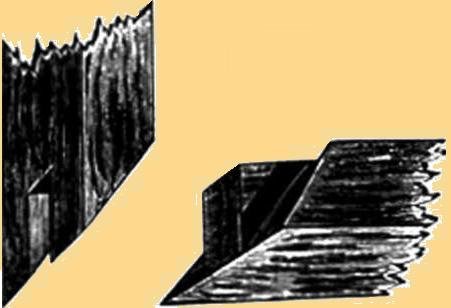

Замок шиповой в ус.

Замок шиповой в ус. Шиповой замок в ус столбовой каркас Post & Beam раскосы балки стойки
Выправить бруски равной ширины и
толщины, у одного из них, отступя на
ширину, очерти не прямой угол по
наугольнику, а половину прямого
угла, то есть в 45 градусов
(в ярунок) с обеих сторон, и,
разделив торец на три части,
крайние выпили по чертам:
от чего получится шип
в виде треугольника.
У другого же бруска спили
конец в половину прямого угла и в
остальной части обделай гнездо в
ширины штуки; чрез что составится
замок шиповой в ус. Употребляется
он в столярной работе.

Замок потемочный в ус. Замок в брусе  угловой в потемочный ус употребляется при делании рам, из досок, когда требуется связать их на ребро доска брусок

Замок потемочный в ус
делается подобно шиповому в ус,
с тою только разницею, что шип с
конца несколько сбавляется, а гнездо
выдалбливается не насквозь; употребляется
же в чистой столярной работе.

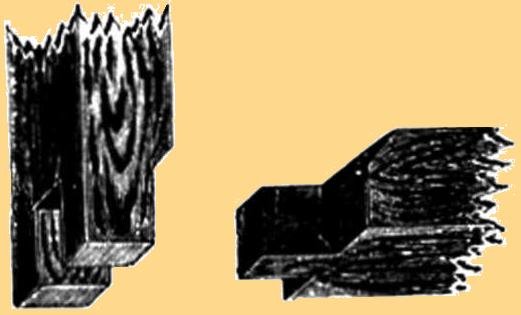

Замок шиповой с фальцем.

Замок шиповой с фальцем. Врубка с срубе Замок шиповой с фальцем
Отступя от конца одного бруска
на ширину другого, очерти при внутренней
стороне в ярунок (в 1/2 прямого
угла) и запили на ширину фальца;
остальную часть обделай простым
шипом, соответственно которому
обделай и гнездо в другом брусе;
употребляется он при обвязке дверей,
ставен и проч.

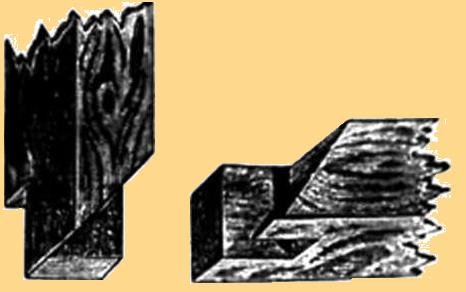

Замок с одной стороны в ус.

Замок с одной стороны в ус. Врубка с срубе Замок с одной стороны в ус
В конце одного бруса, отступя от
торца на ширину другого, выдалбливается
гнездо в 1/3 толщины и часть
лицевой стороны, от угла книзу,
срезывается в ярунок; шип же в другой
штуке выделывается соответственно
гнезду. Так иногда столяры вяжут
рамы.
