Плотницкие замки и врубки.

Врубки угловые.

Замок в простой потемок.  Простой потемок врубка в брусе

Замок в простой потемок.
Этим замком соединяются штуки срединою,
а именно: очертив на средней
грани, на назначенном месте, ширину
другой, отступя от конца не более 1/6
части ширины первой штуки, выдалбливают
четверти глубиною на такую же часть;
в другой штуке делают
вырубку, согласно ширине и вышине
оставшегося между четвертями
целого места. Так получится простой
потемочный замок, который употребляется
при нарубке мостовых связных брусьев и тому подобного.

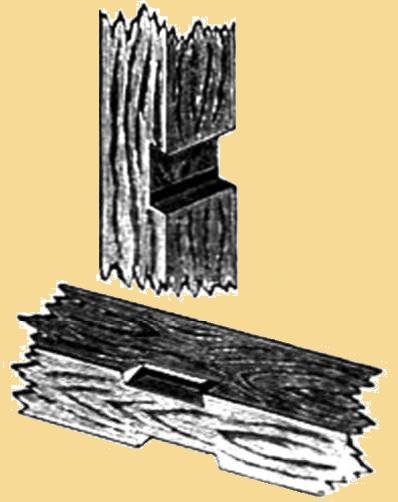

нарубной потемок врубка в срубе из бруса Замок потемочный нарубной.

Замок потемочный нарубной
делается точно так же, как потемочный
простой с тою только разницею,
что цельная часть, находящаяся
между четвертями, несколько прирубается;
для чего и четверть углубляют
ниже на столько же, на сколько прирублена
цельная часть.
Такой замок употребляется,
как и предыдущий.

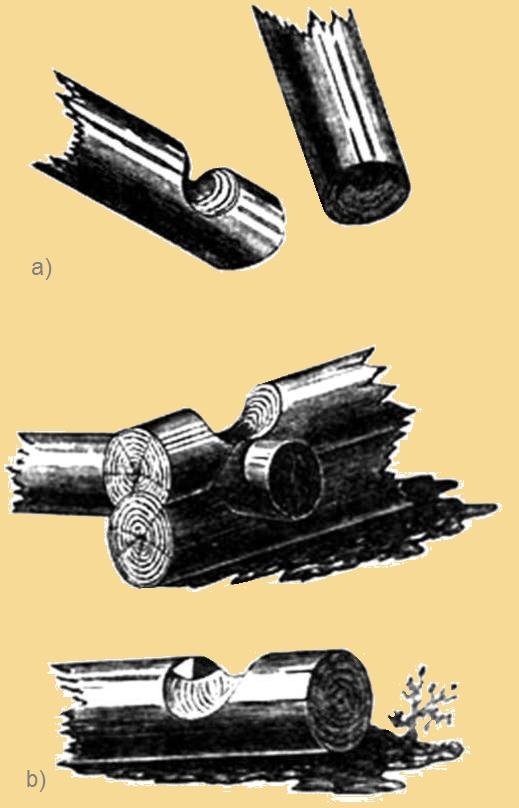

Врубка с срубе с остатком в чашу





Замок угловой с остатком.

Замок угловой с остатком
делается следующим образом:

отступя от конца бревна на 1/4 аршина,
сделай прируб, сначала на глаз,
потом, положив назначенное бревно в
прируб, очерти чертою (инструмент).
Для большей же крепости, прежде
чем начнем вырубать начисто,
должно оставить зуб. называемый
присеком, почему и говорится вязать
угол с присеком.
Употребляется такой замок
собственно при рубке
деревянных строений.
Для жилых комнат внутренние
стороны бревен стесываются
(выправляются) дабы, в
случае надобности, удобно было
стены оштукатурить.

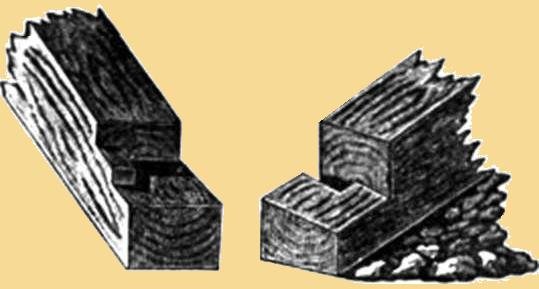

Замок угловой в лапу.

Замок угловой в лапу.
Чтобы связать этим замком, сперва
концы бревен должно стесать в виде
брусьев; Врубка без остатка в лапу с потайным шипом потом, отступя от конца на
толщину соединяемого бревна, прирубают
первое на 1/4 толщины, накось,
внутрь; при самом же прирубе
выдалбливают небольшое гнездо для
зуба (курдюк); после чего кладут на
прируб следующее бревно, очерчивают
и обделывают, оставляя зуб.
Этот замок употребляется при строении
деревянных домов.
Преимущество его против простого углового заключается в том, что углы от времени не скалываются.

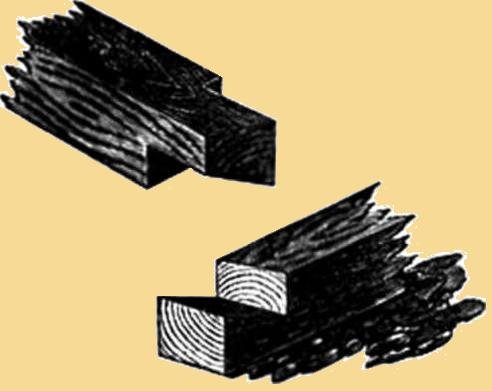

Замок натяжной в лапу.

Замок натяжной в лапу.  рубка стен сруба в лапу натяжную
Этим замком соединяются брусья
следующим образом: конец одного бруса
на расстоянии, равняющемся толщине
другого бруса, очерчивают как по
верхней так и по боковым граням;
потом на кромке верхней грани, по
внутренней стороне, от прочерченной
черты откладывают около 1 1/2
дюйма: эту точку и полученную прежде
на наружной грани соединяют
прямою линиею. по которой следует
зарубать.
На линии же, назначенной по наружной боковой грани, откладывают книзу расстояние, немного более половины, а при самом угле такое расстояние равно 1/2 при другом угле менее половины. Соединив линиями все эти точки, получим пределы, до которых должно зарубать замок.
Соответственно этому прирубу обделывается и другой брус.
Сплоченные таким образом брусья должны иметь верхние грани заподлицо.
Этот замок употребляется при связывании люковых подушек.Замок в профилированном брусе коксовый в накладку

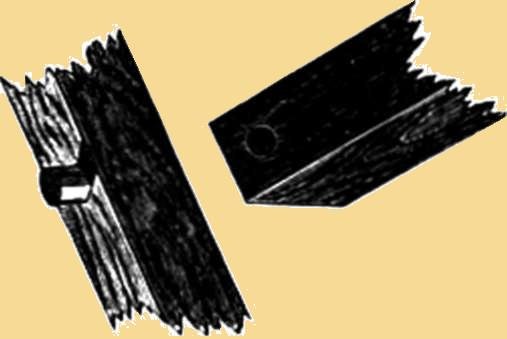

Замок коксовый в накладку.

Замок коксовый в накладку.
Этот замок соединяет конец
одного бруса с срединою другого и
делается без всяких прирубов; стоит
только назначить верно центры для
сверления гнезд для коксов. Таким
образом соединяются концы бимсов с
привальными брусьями, замок этот
тем удобен, что он крепче и легче
делается всякого другого.

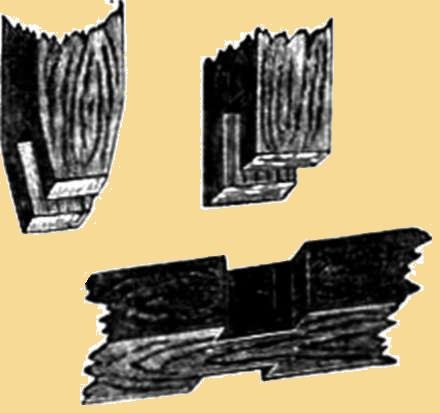

Замок проушинный простой.

Замок проушинный простой. Проушинный простой замок делается при соединении под углом конца одного бруса с срединой другого бруса
Он делается следующим образом:
торец одного бруса разделяется на три
части, из коих средняя выдалбливается
на глубину, равную толщине другого бруса.
Средина же сего второго бруса
зарубается с обеих сторон,
соответственно гнезду, сделанному в
торце при первом брусе.
Употребляется Употребляется
такой замок наиболее при временных
работах, как то: для устройства
подмосток и тому подобного.

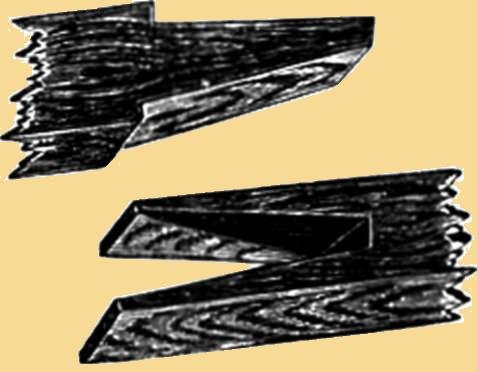

Замок проушинный в наград.

Замок проушинный в наград Проушинный в наград замок делается при соединении под углом конца одного бруса с концом другого бруса
делается точно так же, как проушинный
простой, только конец бруса,
со сторон проушины, кверху
несколько стесывается, через что
наложенный брус в проушину, при
тяжести, садится плотнее. Этот род
проушин употребляется в тех же случаях,
как и простой проушинный замок.
