Плотницкие сплотки.

Для скрепления между собой сплачиваемых досок, пластин или брусьев употребляются шпонки со скошенными краями, для которых выбираются соответствующие пазы; иногда этим шпонкам дается профиль, скрывающий щель между шпонкой и досками.
При сплачивании досок надо принять во внимание направление годовых слоев, имея в виду, что доски при усыхании будут коробиться в ту сторону, куда обращены выпуклости годовых слоев. Поэтому при сплачивании досок в щиты с заклейкой надо выпуклость годовых слоев обращать поочередно то в одну, то в другую сторону во избежание появления трещин.
Посредством сплачивания брусьев устраиваются составные брусья, применяемые как балки, если по размеру имеющегося леса не представляется возможным изготовить достаточно прочную балку из одного бруса.

Гонтовая сплотка, Сплотка с простыми шипами, Сплотка в трегранный шпунт, Сплотка шпонкою, Сплотка в шпунт со вставленным сплошным шипом;

Виды сплоток при устройстве кровли, полов, дверей или ворот.

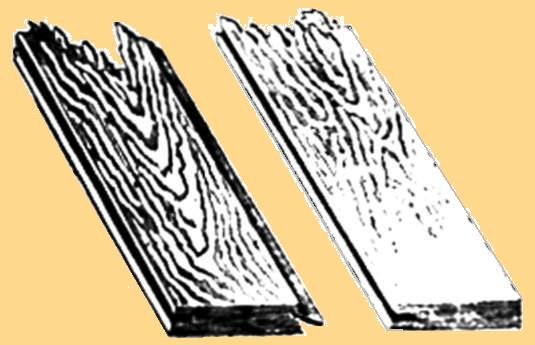

Гонтовая сплотка. Гонтовая кровля, деревянный гонт гонтовая сплотка досок

Гонтовая сплотка. Для этого
берут доски не шире 4 вершков
и не толще 3/4 дюйма, которые к
одной стороне выстрагивают накось
так. что получается толщина в 1/4
дюйма: в другой же кромке выбирают
шпунт, шириною в 1/4 дюйма. После
чего доски сплачиваются тонкими
кромками в шпунты следующих и так
далее; этот способ употребляется для
крытия крыш.

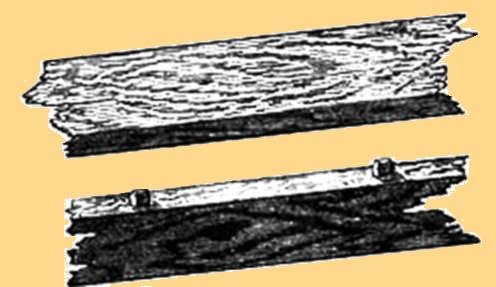

Сплотка с простыми шипами.

Сплотка с простыми шипами.  сплотка досок и брусков на шипах в деревянном доме
Отесав верно сплачиваемые стороны
брусьев или досок, выдалбливают
в них (в некотором один от другого
расстоянии) гнезда для шипов в
один дюйм шириною, в три дюйма
длиною и 2 1/2 глубиною, так, чтобы
гнезда одного бруса приходились против
гнезд другого, после того делаются
из обрубков дерева шипы, у
которых кромки при торне накось
закругляют, дабы при заколачивании,
не зацеплялись. Употребляется этот
способ при рубке деревянных домов,
при настилке полов, при делании
заборов и проч.сплотка досок и брусков на трехгранный шпунт для в деревянном доме полы и перекрытия

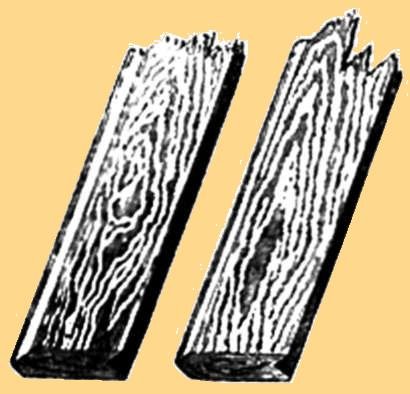

Сплотка в трегранный шпунт.

Сплотка в трегранный шпунт.
В досках толщиною в три дюйма
с одной кромки выбирается во всю
длину и толщину трегранный шпунт, а
с другой ребра отесываются накось:
так что при сплотке острые кромки
совмещаются со шпунтами. Так сплачиваются
временные перемычки.

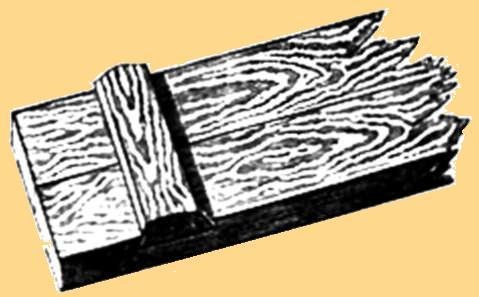

Сплотка шпонкою.

Сплотка шпонкою.
Ежели две доски или более кромками  сплотка досок и брусков на сплошную шпонку для в деревянном доме полы и перекрытия
пригнаны плотно, то кладут их в
прирубленные бруски и зажимают
клиньями; потом поперек их
прочерчивают ширину шпонок двумя
линиями, несколько не параллельными,
и пространство между ними вырубают
на 1/3 толщины доски, не прямо, а
несколько накось внутрь. Согласно
этому шпунту выделывают шпонку и
загоняют ее с широкой стороны в
вырубленное пространство. Такой
способ сплачивания досок употребляют
при делании простых дверей и
тому подобного.

Сплотка в шпунт со вставленным сплошным шипом.

Сплотка в шпунт со вставленным сплотка досок и брусков в шпунт на шипах в деревянном доме
сплошным шипом.
В кромках досок выбираются шпунты
в 1/3 толщины, в которые вставляются
торцом сплошные шипы. Этот способ
сплотки употребляется между прочим
при соединении щитов, составляющих
переборку или подшивку потолков в
каютах.



Плотничное искусство.

* Введение.
* Плотницкий инструмент.
* Плотницкие приспособления.
* Виды плотницких замков.
* Плотницкие сплотки.
* Строительство деревянных построек.
* Балки и стойки.
* Строительство деревянных заборов и ворот.
* Полы, потолок и перекрытия.
* Окна и двери.
* Крыша и кровля.
* Деревянные мосты.

По материалам репринта издания 1855 года.
Плотничное искусство, изложенное полковником Дементьевым.
Рошефор Н.И. Иллюстрированное урочное положение.
