Плотничное искусство. Приспособления.

Медведка, Ворот простой, Сложный ворот, Временный ворот, Копер, Баба, Свая.

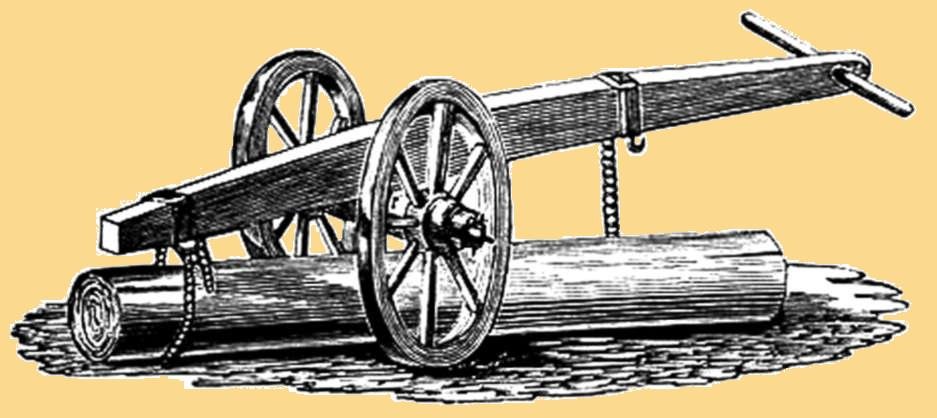

Медведка.

Медведка. Главное инструменты плотника и приспособления Медведка устройство сей машины заключается
в двух больших колесах, в диаметре до
6 и более футов, между коими,
поперек оси, прикрепляется длинный
брус, которого передний конец делается тоньше и длиннее. К сему брусу, как к
переднему, так и к заднему концу,
прикрепляются цепи, служащие для
подвешивания перевозимой штуки.

Ворот простой.  инструменты плотника и приспособления Ворот

Ворот простой есть
машина, состоящая из станка, в средине
которого находится вал, который
вертят посредством рычагов
(вымбовки), и таким образом навивают
на него веревку. С помощью
этого ворота передвигают или поднимают
разные тяжести.

Сложный ворот.инструменты плотника и приспособления Ворот

Сложный ворот состоит
из станка с двумя желобоватыми
чугунными валами, вращающимися в
одно и то же время, от вращения
шестерни, приводимой в движение
рычагами или вымбовками.

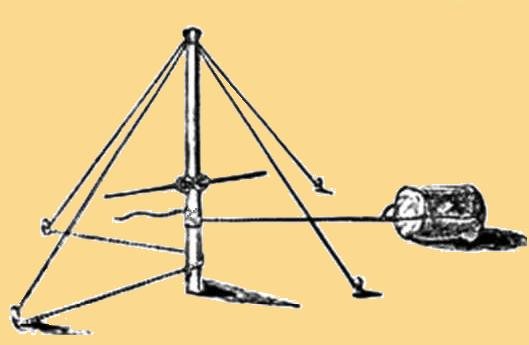

Временный ворот.

Временный ворот употребляется  инструменты плотника и приспособления Ворот
при вытягивании простых
судов на берег и других тяжестей, взамен
вышесказанных; состоит из круглого
обрубка дерева, который ставится
вертикально и удерживается в
таком положении с помощью веревки
или оттяжек, укрепляемых к стойкам,
в некотором расстоянии от установленного
обрубка, в землю вколоченного;
к самому же обрубку, или валу,
привязывается рычаг, служащий для
вращения.

Копер.  Копер

Копер есть машина,
состоящая из двух стоек вышиною от
3 до 4 сажень, укрепленных раскоси-
ною в треугольной раме, служащей
основанием копра. Расстояние между
стойками зависит от толщины брусков,
укрепленных в бабе. Между
верхними концами стоек, вставляется
шкив, чрез который проходит канат;
к одному концу сего каната прикрепляют
бабу, а к другому привязывают
несколько веревок, называемых кошками,
за каковые работники приподнимают
бабу. Эта машина служит
для заколачивания в землю свай.

Баба.

Баба. Так называется
кусок железа, имеющий вид параллелепипеда.
При ручных или обыкновенных  Плотницкий инструмент Баба
копрах, как например вышеописанный,
бабы бывают весом от 25
до 35 пудов. В верхней грани ее имеется
ухо для привязывания каната, а
сбоку две сквозные дыры, в которые
проходят бруски с иглами, не позволяющие
бабе, при действии, отделяться
от стоек.

Свая.

Сваею называется  Плотницкий инструмент Свая
бревно, трегранно с нижнего
конца заостренное. Этот заостренный
конец для прочности обжигается или
оковывается железным башмаком
(наконечником). На верхний конец
сваи наколачивается бугель (железное
кольцо), служащий для предохранения
того конца от разбивания, что
без бугеля непременно бы случилось
от частых ударов бабою. Сваи
бывают круглые и шпунтовые.
Первые употребляются под фундамент
домов, а последние для устройства
плотин, перемычек и береговых укреплений.
