Плотничное искусство. Крыша и кровля. Стропила. Деревянные лестницы.

Стропила.

Стропила, составляющие главную основу крыши, ставятся в некотором расстоянии одна от другой, поперек здания, нижними концами своими упираясь в балку в прирубной и шиповой замок.
Поперек их в некотором расстоянии кладутся доски (решетины) для прикрепления кровельных досок.

Расстояние между стропилами по ширине строения обыкновенно бывает в 2 1/2 и в 3 аршина.
Длина стропильных ног зависит от ширины строения и подъема крыши, толщина же должна быть не менее 1/12 части их длины. Стропила должны быть устроены так, чтобы могли выдержать тяжесть самой крыши и снега, сопротивляться ветру и, кроме того, служить для поддержания балок, составляющих потолок, когда балки по длине своей составляются из нескольких брусьев.  опора стропильной ноги на мауэрлат стропила и брус натяжной стропило,крепление стропил,стропила расчет,установка стропил,стропила деревянные

Стропильные ноги.

Стропильные концы, ноги упираются
иногда и в короткий брус вместо
длинного, о котором сказано
выше. Одни концы сих коротких
брусьев лежат на стене, а другие на
прокладках или стульях, положенных
на балках такой высоты, чтобы положение
короткого бруса было горизонтально.
Все вместе - брус, стул и
балка скрепляются болтом и сверх
того кладут раскосины, которые нижним
концом упираются в прирубе  Вместо стульев или прокладок под короткий брус стропил,  кладется другой брус, поперек балок
балки у самого конца, а верхним в
прирубе коротких брусьев.

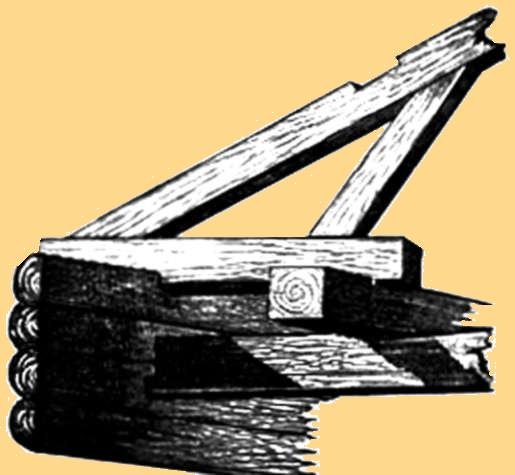

Вместо стульев или прокладок под
короткий брус, в который упираются
стропила кладется другой
брус, поперек балок, в который первые
несколько врубаются и укрепляются
болтами сквозь поперечные и
продольные брусья и балку; в этом

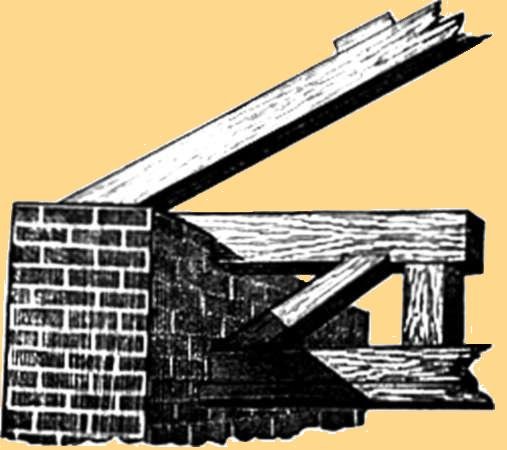

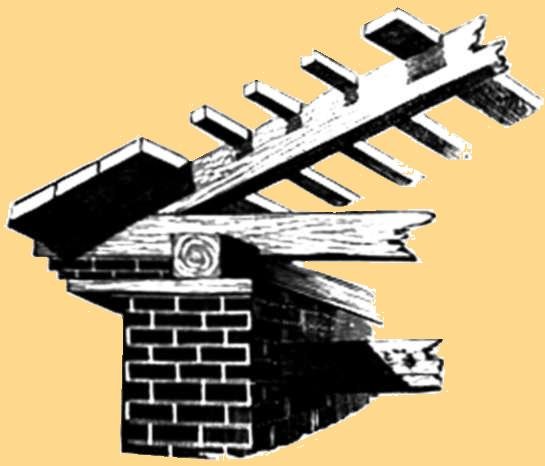

случае раскосин не делают. Устройство стропильной системы на каменных домах стропила дома, монтаж стропил,стропила своими руками,стропила для крыши





В каменных строениях стропила
ставятся в связь, подобную
балке, просто на стену положенную, а
чтобы давление крыши разделить по
всей длине стены, кладут под связи
продольный брус, называемый мауер-
латом (прогон).
Мауерлаты располагаются выше
спусковой плиты и осмаливаются
за два раза.

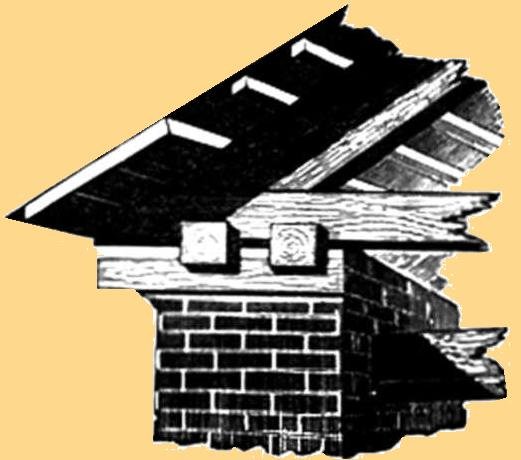

два прогона или мауерлата, карниз подливной из досок, расположен выше анкеров, соединение стропил,кровля стропила,висячие стропила,скользящие стропила





На этом рисунке представлены
два прогона или мауерлата,
а по причине, что здесь карниз
подливной из досок, расположены
они выше пальцов или анкеров.




Железная крыша.

Под железную крышу стропила решетятся
2 1/2 дюймовыми досками и таковой
квадратной толщины брусками, а

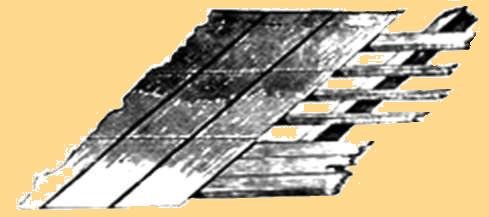

именно: снизу от концов стропильныхПокрытие кровли. Железные кровельные листы. Обрешетка конструкция стропил,устройство стропил,узлы стропил,стропила мансарды
ног кладутся на них три или четыре
сплоченных рядов досок для крепления
желобов, потом три ряда брусков
в расстоянии один от другого 8 вершков
после их - доски, потом опять
бруски и так далее до верха конька
крыши, который уже всегда оканчивается
доскою, большею частью
решетятся, не употребляя между
брусками досок.



Конек крыши.

Верх крыши называется коньком.
Под деревянную крышу
решетятся стропила без употребления

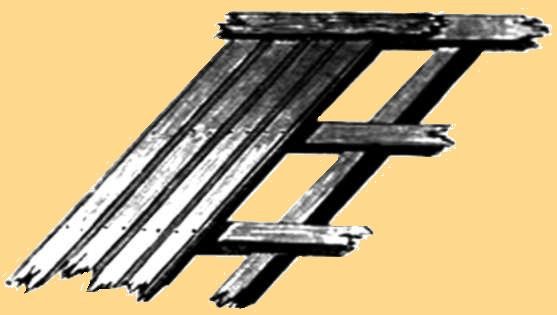

брусков, а врезываются до половины,Конек кровли. Ломовые доски и гонт. Деревянные крыши программа стропила, стропила наслонные,расстояние между стропилами
при нижних концах стропил и при
коньке, доски, между коими, в равном
расстоянии, от 2 до 3 аршин, таковой
же; на них настилается крыша в два
ряда из однодюймовых сосновых
досок так, чтобы средина верхнего
ряда приходилась против паза нижнего
ряда. Оба ряда досок по кромкам,
отступя на вершок, выжелабливаются
для стока воды. При самом
коньке концы кровельных досок
прикрываются таковыми же вдоль по
коньку с обеих сторон, прикасаясь
одна к другой плотно. Наставная крыша. Обрешетка кровля прогоны стропила покрытие крыши тесом, схема стропил,стропила фото,стропила металлические,опора стропил

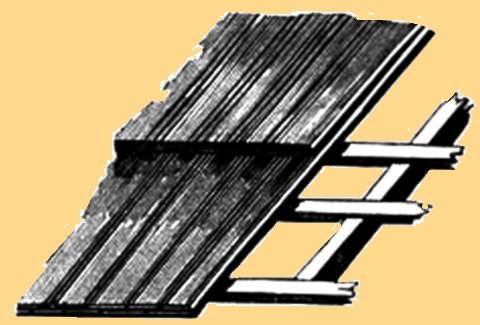

Наставная крыша.

Наставная крыша.
Ежели по длине стропильных ног
трехсаженные доски, какие обыкновенно
употребляют по крыше, не
достаточны, тогда употребляется
наставка сверху (шатер); настилка ее
обыкновенная и должна прикрывать
нижнюю не менее, как на поларшина.  Железные водоотводные желоба около труб на кровле ниже конька, выше стропила,шаг стропил,выше стропила плотники,стропила цена

Крыша около труб.

Ежели труба, как при деревянных
крышах всегда бывает, не в самом
коньке, а ниже, то часть крыши,
находящаяся выше трубы, решетится
досками, на которые кладутся железные
из полулистов сделанные желоба,
дабы дождевая вода, проходя по крыше,
не попадала на стену трубы, а
потом уже кровельные доски кладутся

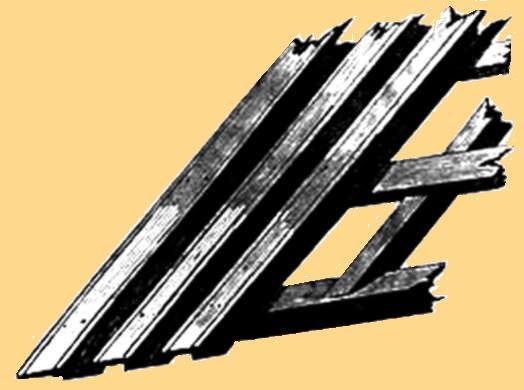

как обыкновенные.  Кровля деревянная из ломовых досок шрань шпунт гонт, как установить стропила,мансардные стропила,длина стропил

Крыша в разбежку.

Крыша в разбежку, деревянная,
делается точно так же, как
и обыкновенная, только кромки не
соединяются плотно, а так, чтобы
между кромками досок верхнего и
нижнего рядов оставалось пространство
на 1/3 ширины доски.

Крыша временная.

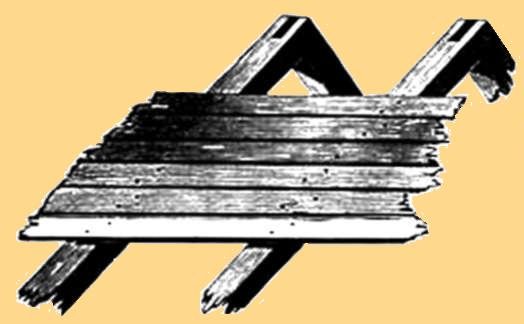

Крыша край на край, временная, По стропилам: кровля,  мягкая кровля , ремонт кровли устройство кровли снег кровля монтаж кровли, установка стропил крыши,стропила односкатной крыши,сечение стропил
настилается не по решетинам,
а поперек самих стропил, то есть
вдоль крыши.
Доски для сего не желобятся,
а просто, начиная снизу стропил,
кладутся так, чтобы одна доска
прикрывала своею кромкою другую
нижнюю и так далее до самого верха
конька.

Стропильная система. Ригель. Бабка. Затяжка. Конёк. Полустропила.

По большей части на стропила
употребляются брусья толщиною
от 4 до 5 вершков. Стропила,  слеги из бревна : кровля крыш, кровля цены,технология кровли,работа кровля,кровля из металлочерепицы,кровля профнастил , плоская кровля
как выше видели, упираются нижними
концами в балку или в особый
брус, называемый затяжкою. Сверх
того, для подкрепления стропил, кладется
около средины их горизонтальный
брус, называемый легелем и соединенный
со стропильными ногами
замком в сковороднике. В вязке стропил
легель тем необходимее, чем
крыша отложе.

При делании же крутых крыш встречаются следующие неудобства:
а) чем крыша выше (круче), тем более идет материала и увеличивается ее тяжесть;
б) крутая крыша неудобна для чищения труб;
с) подвержена значительному напору ветра и отнимает красоту здания.

Слишком пологие крыши также имеют свои неудобства, а именно:
на них задерживается сток воды, в особенности на деревянных плоских крышах, и снег налегает толстым слоем.
Чтобы сколько-нибудь избегнуть этих недостатков, приняли правило: делать подъем крыши в одну четвертую часть ширины здания.

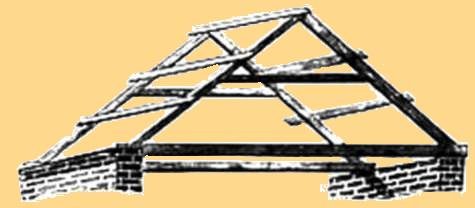

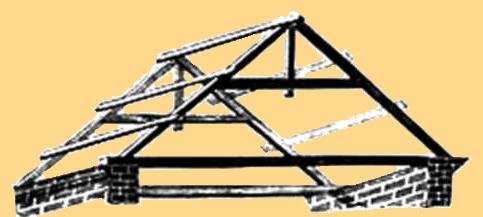

Стропила с легелем и бабкою.

Ежели легель довольно длинен,Ригель, бабка стропил - снип кровли,расчет кровли, дом кровли, стоимость кровли,узлы кровли, скатная кровля, утеплитель для кровли , гидроизоляция кровли
то чтобы он не повисал своею срединою,
вставляется между стропильными
ногами, при верхних концах их
или коньке, висячий брус, называемый
бабкою, которая нижним концом
нарубается в простой нарубной замок,
на легель, и тем препятствует ему
изгибаться.

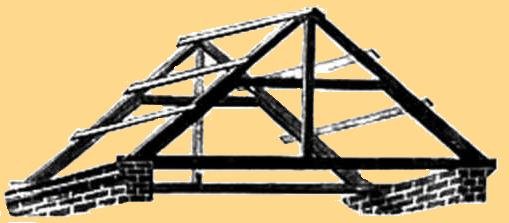

Ежели стропила будут на широком  Стропила:  фальцевая кровля, черепица кровля, ремонт мягкой кровли, уклон кровли,конструкция кровли
здании, например до 8 сажен,
тогда под нижнюю половину
стропильных ног, кладут еще полустропила,
или подмоги, упирая нижние
концы их точно так же, как
концы стропил, а верхние упираются
в легель. Легель и бабки, или затяжка,
соединяются иногда с коньком
одною бабкою.

Иногда стропила, кроме одной  крыша: системы кровли,ограждение кровли,мягкая кровля монтаж,кровля прайс,утепление кровли, кровельные материалы
бабки с легелем, имеют еще
бабки при обоих концах легеля,
укрепленные между ними и полустропилами,
или подмогами, сковородником.
Эти бабки служат для поддержания
балки от перегибания, ежели она
большой длины или составлена из
двух брусьев в длину, с коею они соединяются
железными хомутами.
В этом случае бабки поддерживают в
двух точках.

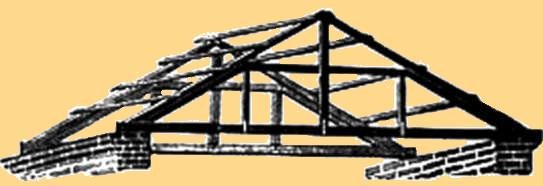

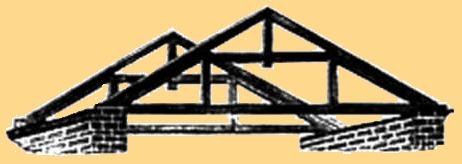

Представлены стропила,  Балка: черепица,гибкая черепица,кровельные работы,ремонтные работы,профнастил оцинкованный,водосточные системы
у которых находятся две бабки при
концах легеля и третья в коньке. Все
они идут до самой балки, с которою и
соединяются железными хомутами.
Здесь бабки поддерживают балку в
трех точках.

При значительной ширине здания балки и стропила выходят длинные, а иногда и составленные из нескольких брусьев; в таком случае необходимо бывает, кроме одного ряда полустропил, прибавить еще таковые же, но короче первых.

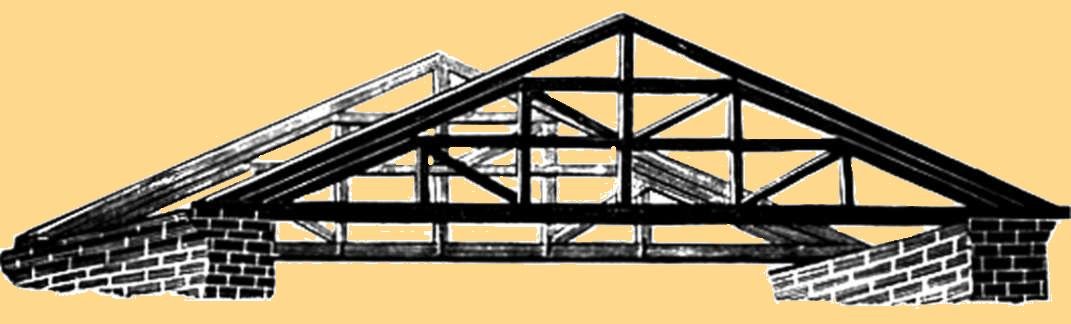

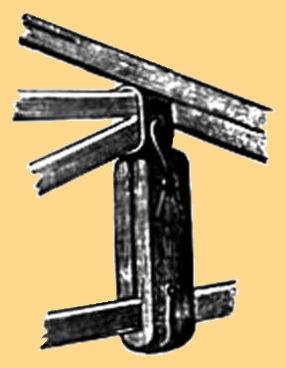

Опора полустропил. водостоки, металлочерепица,металлочерепица цена,профлист,профнастил,мансардные окна, сайдинг металлический

Равным образом и легелей этих последних Бабки и подмоги, стропильная система,мягкая черепица,керамическая,натуральная,цементно песчаная черепица,ондулин
бывает два ряда и больше, упирающихся
в таковое же число подмог и
зажимающих в то же время бабки.
Здесь на рисунке представлено два
легеля, по две подмоги над каждой
стропилиной и пять бабок, из коих
одна идет от конька, а прочие от концов
легелей. Следовательно, средина
балки поддерживается в пяти точках.

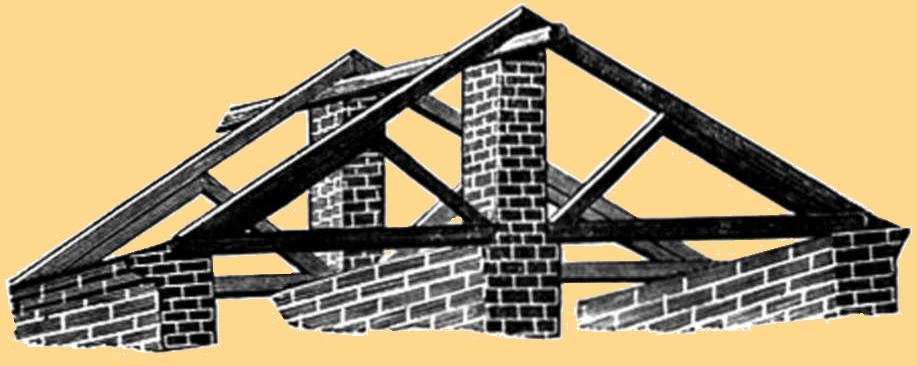

Наслонные крыши.

Ежели по длине строения есть  посредине капитальная стена, то делают по ней в некотором расстоянии один от другого каменные столбы вышиною несколько менее высоты крыши строения; на них кладут прогон, к которому прислоняют стропила.

Наслонная крыша: ондулин размеры,гидроизоляция,строительство крыши,тегола,технониколь,мастика битумная,утеплитель

Верхние концы стропил соединяются, как обыкновенно, проушиной;
средина же, если они длинны, подкрепляется полустропилами;
но, вместо легелей в концы их упирают раскосины, идущие от основания столба.
Такая крыша называется наслонною.

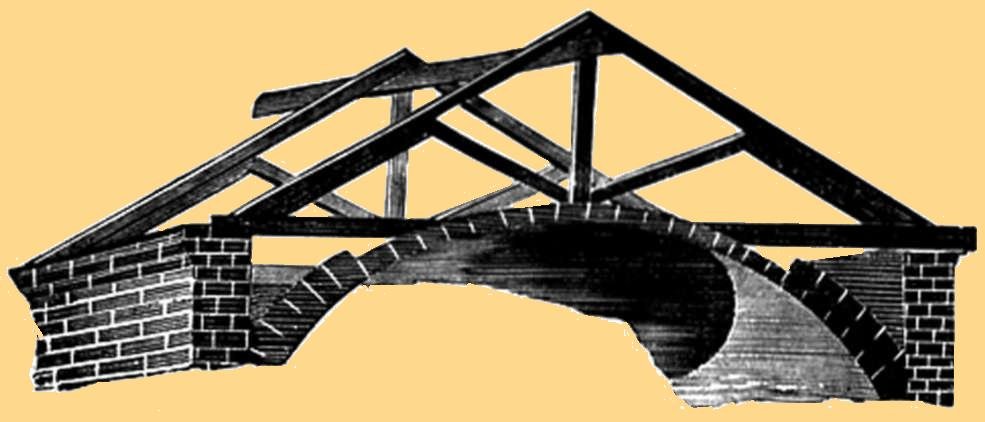

Ежели крыша делается над сводом, тогда для устроения оной на средине свода ставятся столбы или стойки, в расстоянии одна от другой от 2 1/2 до 3 аршин; на них кладется горизонтальный брус или прогон, к коему прислоняются стропильные ноги, нижние концы которых укрепляются в связи над мауерлатами, а верхние сходятся над брусом или прогоном, как обыкновенные стропила, и скрепляются иногда железными скобами.

Арка, Свод  перекрытия,пол,плоская крыша,кровля зданий,пароизоляция кровли,материалы для кровли,покрытие кровли

Нет нужды, чтобы верхний прогон состоял из цельного бруса: его можно составлять из нескольких, следуя но длине здания, но соединение их делается в замок, чубом над стойками, и скрепляется даже железными скобами.

Если стойки, на которых лежит прогон, по расположению крыши выходят весьма высокими, а именно выше 3 аршин; в таком случае подкрепляют их раскосинами со всех четырех сторон.

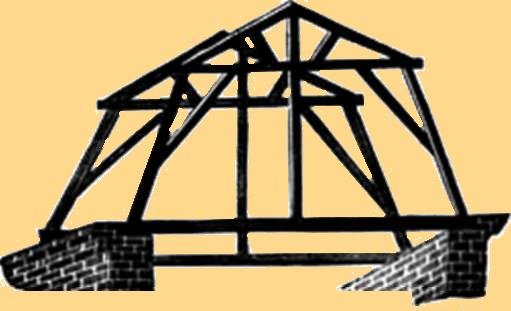

Мансардная крыша.

Крыша, называемая мансардовою. Мансарда, водостоки, металлочерепица,металлочерепица цена,профлист,профнастил, мансардные окна,сайдинг металлический
Стропила для нее устраиваются
следующим образом: должно
ширину здания взять за основание и
описать на оном полукруге; разделить
полуокружность на четыре равные
части, из коих среднее деление означит
конек крыши, а крайние перелом.
Хорды дуг определят скаты верхней и
нижней частей крыши. Сделав главное
очертание, приступают к самому
делу.
Во-первых, при точках перелома крыши кладут горизонтальный брус, укрепляя на стойках, поставленных на балке параллельно хорде, а для большей крепости скрепляют их с горизонтальным брусом раскосинами;
потом на сем брусе, подобно как на балке, устраивают стропила обыкновенным образом.

Ежели здание будет значительной ширины, так, что и балка, и горизонтальный брус не будут выходить из одного бревна, то можно делать оные составными, соединяя обыкновенным образом (зубом), а для предохранения от перегиба, от конька крыши спускают бабку, нарубая на горизонтальный брус, которую и присоединяют к балке стременем.
Устройство сего рода крыши есть старинное и принадлежит к готической архитектуре.

В Голландии, Франции и других странах, где зима не столь продолжительна и сурова, строются и теперь таковые крыши, собственно для выгоды, ибо под нижнею частью крыши помещаются комнаты для жилья прислуги. В северных странах сии крыши на подобный предмет не удобны и в общее употребление не приняты; там под крышей делаются сушильни и кладовые для легких припасов и тому подобное. Нижнее отделение под крышею обшивается снаружи досками горизонтально и в оном устраиваются окна с разными украшениями, соответственными характеру здания.

Слуховые окна.

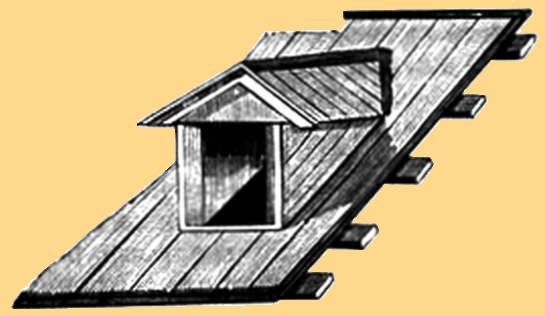

Прямое слуховое окно.

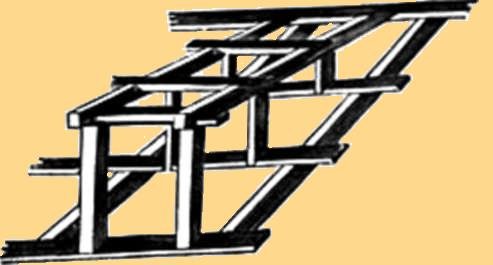

Отступя от нижних концов стропил  Слуховые окна, стоимость кровли,очистка кровли,обогрев кровли,мембранная кровля,узлы кровли,скатная кровля,утеплитель для кровли
(деревянной крыши) на второй решетине
вдалбливают стойки вышиною и
шириною по величине слухового окна
и насаживают на них, шипом, горизонтальный
брусок; на следующих
решетинах ставят такие же стойки, но
короче первых, так, что положенный
на передний косяк нарубным простым
замком брусок, другим краем лежащий
на решетине, имел бы положение
несколько наклонное к фасаду для
стока воды с крыши окна; эти бруски
решетятся и настилаются досками.
Такого рода слуховые окна делаются
большею частью над сараями.  Фонарь кровли, размер стропил,как поставить стропила,вальмовые стропила,  крепление стропил к мауэрлату,крепеж стропил,обрешетка стропил

Слуховое окно фронтоном.

Основание такого окна делается
точно так же, как и прямого слухового
окна, с тою только разницею,
что вместо простых решетин ставятся
маленькие стропила, составляющие
конек, который решетится и покрывается
досками поперек.

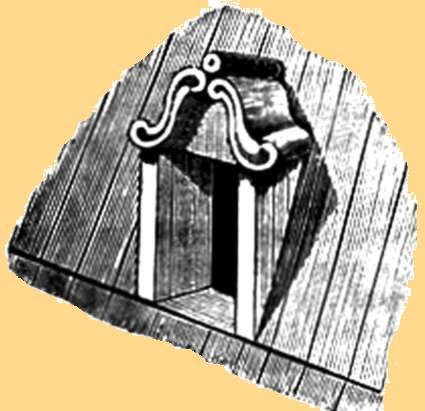

Окно в крыше мансардовой помещается  Окно, изготовление стропил,опора скользящая для стропил,как сделать стропила 	  расчет стропил и ферм,план стропил,как крепить стропила,чертежи стропил
в нижней части крыши, не по уклону
ее, а вертикально, отчего
верхний косяк окна отстоит
несколько далее, и это пространство
покрывается крышею, подобно слуховому
окну с фронтоном.
Мансардовские окна имеют всегда стеклянные
рамы и украшаются с обоих
боков по большей части кронштейнами,
а крыша завитками и тому подобным.

Крыша, представленная на рисунке, Стропило из досок. стропила вальмовой крыши,технология стропил, стропила сруба, Мансардная крыша
имеет стропила, составленные
из досок на ребро, образующих дугу.
Доски эти расположены следующим
образом: стропила, установленные на
брусьях, поддерживаются раскосина-
ми, которые одними концами присоединяются
немного выше средины
стропильных ног, а другими к столбам,
образующим стену; горизонтальная
доска, идущая от одной стропилины
до другой, соединяется с ними и
пересекаемыми ею раскосинами болтами.
Отступя немного идут еще раскосины.
пересекающие первые, так
же к столбам, и крепятся болтами во
всех пересечениях.
Третьи раскосины идут почти параллельно стропилам и крепятся болтами со всеми первыми, которые они пересекают. Таким образом все эти раскосины нижними своими кромками составят шесть углов, которые прикрываются наделками и отесываются для образования дуги.

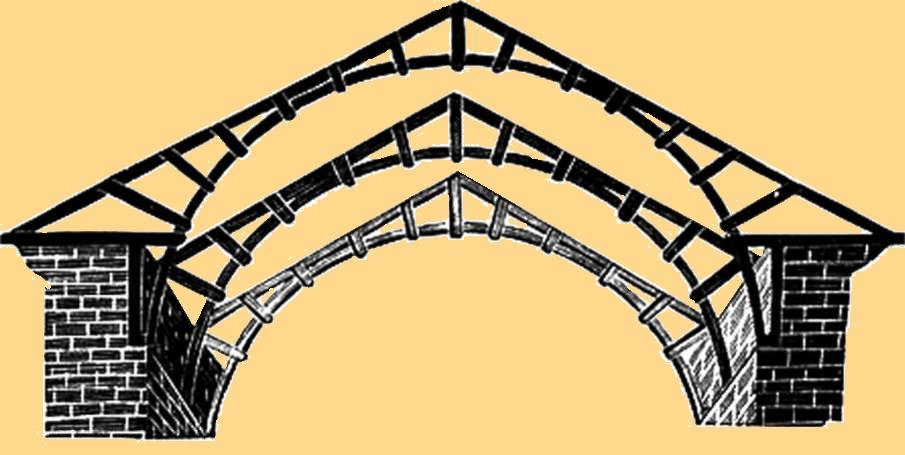

Стропила на кружалах.

Стропила на кружалах составляются из двух рядов досок, скрепленных между собою болтами.

Стропило на кружалах, стропило,крепление стропил,стропила расчет,установка стропил,стропила деревянные

Стыки досок располагаются на размет то есть, чтобы стыки досок одного ряда приходились против средины досок другого ряда. Связанные таким образом кружала ставятся шипом на брусья, положенные в уступы стены. К кружалам прикрепляются еще одним концом горизонтальные брусья, положенные на стену, в другой конец которых упираются уже самые стропила. Стропила нижнею стороною прикасаются к кружалам и идут до самого конька. Сверх того стропила соединяются с кружалами хватками, расположенными в некотором одна от другой расстоянии по направлению радиусов. Подобная крыша устроена в Рошефортском адмиралтействе над корабельным сараем (в Англии).

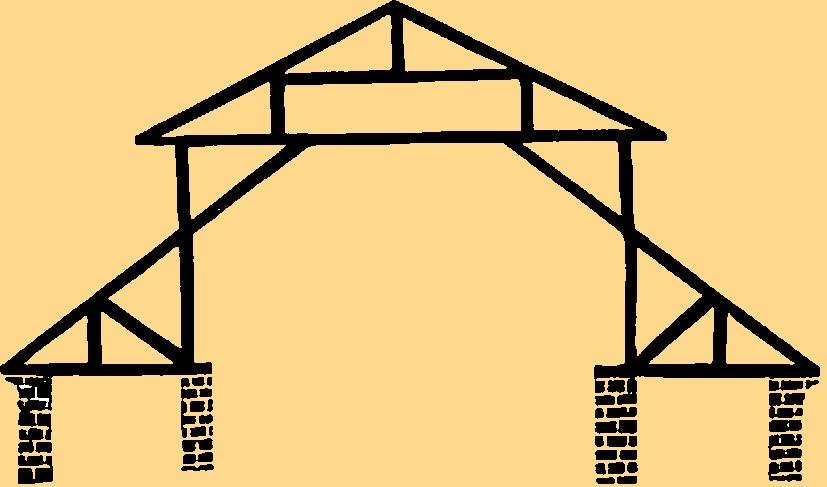

В Шербурге корабельный сарай Корабельный сарай, монтаж кровли,кровля крыш,кровля цены,технология кровли,работа кровлясостоит из трех отделений на каменных столбах, из коих на средних
поставлены деревянные стойки, укрепленные балками. На последних из сих устраиваются стропила
обыкновенным образом, а концы стропил, составляющих основу крыши боковых пристроек, проходят
мимо стоек до балок, и упираются в
брус под балкою прикрепленный; так что оные и раскосины, идущие от стропилин в верхней крыше, составляют помогу бабке, поддерживающей средину ее. Пространство же между верхнею крышею и нижними составляет стеклянную галерею для света.

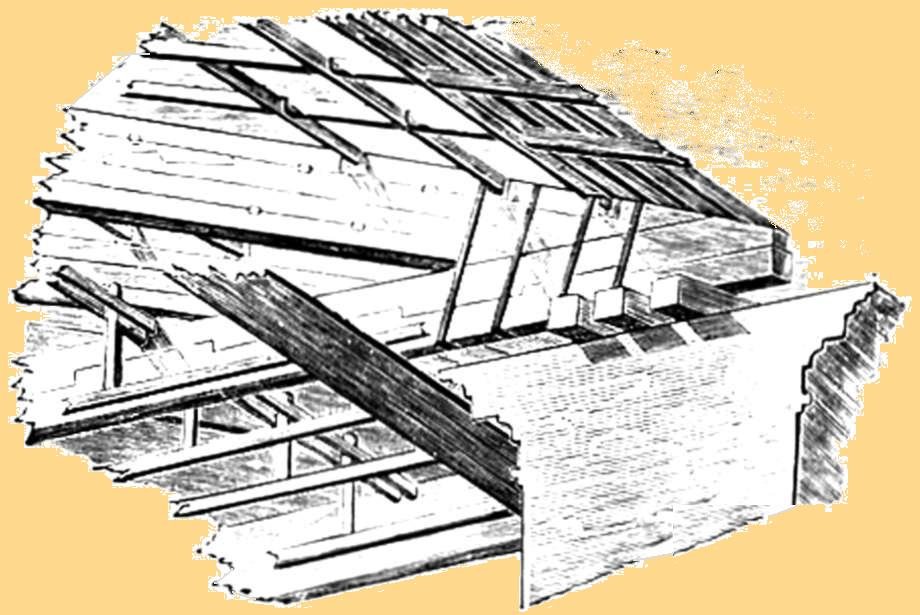

Этот рисунок изображает  Соединение стропил с балкой, конструкция стропил,устройство стропил,узлы стропил,стропила мансарды
соединение стропил с балкою
Московского Экзерсис-гауза. Балки длиною 23 сажени, составленные из двух рядов брусьев, в 11 дюймов квадратной толщины каждый, соединенных между собою зубьями и скрепленных железными болтами, лежат на
трех прогонах (мауерлатах). Стропильные
ноги, подкрепленные тремя полустропилами или подмогами, упираются в балку шипами и, сверх того, скрепляются с нею четырьмя бугелями.
Стропилины отстоят одна от другой на две сажени, потому между ними по причине значительного расстояния помещаются еще два ряда легких стропил, лежащих на продольных,
в 16 рядов на ребро положенных досках, потом все это решетится обыкновенным образом. Поверх балок в несколько рядов кладут попарно, на ребро, толстые доски, между которыми вставлены короткие доски: так, чтобы концы их были немного ниже балок. К сим последним прикрепляют другие доски, служащие
для подшивки потолка.

Лестницы обыкновенные.

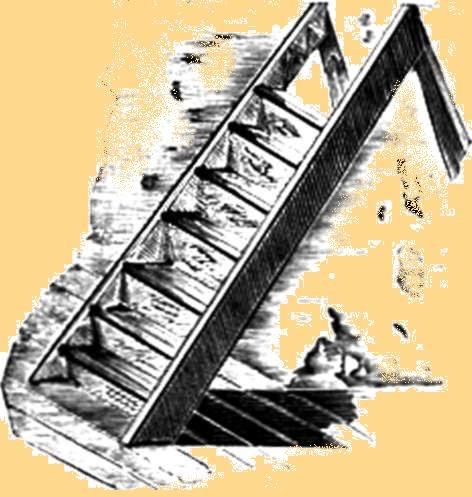

Смотря по величине лестницы берут Лестница деревянная, лестницы стремянки,для дачи,чердачные,пожарные, расчет,ограждения лестницдве 2 1/2 дюймовые доски (тетивы):
выстрогав их. пригоняют сначала
на место, как им следует быть,
по уклону; потом разделяют их на
равные части и прочерчивают горизонтальные
линии для ступеней так,
чтобы расстояние между ступенями
было около 4 вершков, а широта их
не менее 6 вершков, что впрочем
зависит от пологости лестницы. По
означенным линиям надлежит для
ступеней вырубить шпунты шириною
в 2 1/2 дюйма, а глубиною в 1 дюйм.
Чтобы не было между ступенями
просвета, вырубают позади их
шпунты по отвесу шириною и глубиною
в 1 дюйм.

Приготовленные таким образом тетивы укрепляются на место, врезывая концы их в назначенные брусья; потом загоняют  ступени из 2 1/2 дюймовых досок, а сзади заглушины из дюймовых досок, которые, чтобы не выпали, приколачивают к ступеням однотесными гвоздями.



Плотничное искусство. Кровля и стропильная система, мауэрлат, стропильная нога, затяжка, бабка, подкос. Сруб бани под ключ

* Введение.
* Плотницкий инструмент.
* Плотницкие приспособления.
* Виды плотницких замков.
* Плотницкие сплотки.
* Строительство деревянных построек.
* Балки и стойки.
* Строительство деревянных заборов и ворот.
* Полы, потолок и перекрытия.
* Окна и двери. Ворота.
* Крыша и кровля.
* Деревянные мосты.



ЗАО «Гермес»
оцилиндрованное бревно,
профилированный брус
для деревянного домостроения
+7 (812) 575-33-30
