Плотничное искусство. Деревянные постройки.



Строение деревянного дома.

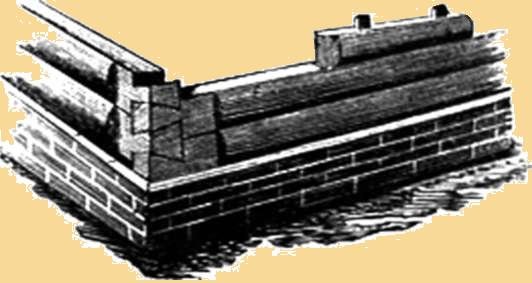

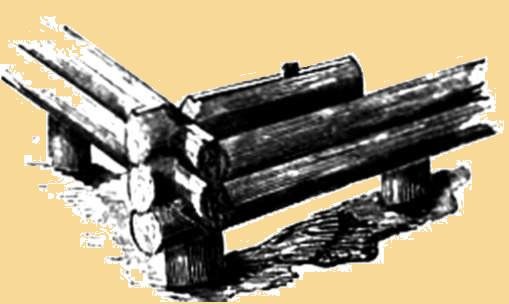

На рисунке представлено простое  Строительство срубов домов из сосны, лиственницы и кедра
строение деревянного дома.
которое закладывается на стульях
(толстые обрубки бревен, вкопанные
в землю в некотором расстоянии один
от другого). На них кладется ряд бревен
(венец), соединенный в углах простым
угловым замком, а по длине -
замком с зубом, чтобы бревна не растягивались,
почему этот ряд и называется
обвязкою. Прочие бревна,
составляющие венцы, кладут один на
другой по порядку на шипы, причерчивая
их между собою плотно и прокладывая
пенькою. Деревянные бани и дома из бруса, бревна и лафета. Срубы из лиственницы, кедра, сосны. Простенки набираются
из обрубков и соединяются с
первыми точно так же на шипы.
Верхние ряды под крышу делаются в
обвязку, то есть бревна связываются в
зуб. Вместо пеньки употребляется
иногда для дешевизны сухой мох.

Для прочности деревянное строение
закладывается на каменном фундаменте,
который высотою от поверхности земли
должен быть не менее аршина.

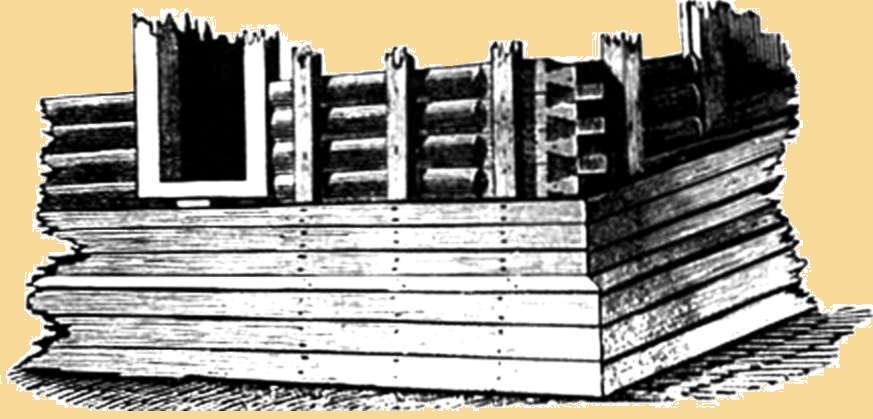

Деревянные дома по совершенной
осадке, для лучшего вида, обшиваются
снаружи дюймовыми досками.
Для этого приколачивают к стенам  Сруб в лапу дома и бани
в разных местах стойки из
расколотых вдоль 2 1/2 дюймовых
досок, а именно: около углов, у оконных
рам (косяки) и в средине простенков,
ежели сии последние будут значительной
ширины.
К этим стойкам и приколачивают обшивку,
пригоняя кромки плотно,
что делается различным
образом, как в последующих
рисунках и будет показано.

Постройка сараев.

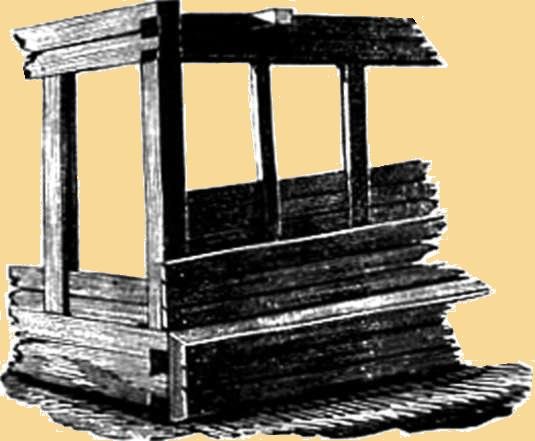

На рисунке показана постройка
простых, деревянных сараев, Строительство каркасных сараев
которая производится следующим
образом: вкапываются в землю
столбы в расстоянии один от другого
около 4 аршин, в столбах выбираются
шпунты, в которые загоняются нижние
ряды брусьев или кокор, называемые
Замятины. Сверх их загоняются
уже доски толщиною в 2 1/2 дюйма.
На верхних концах столбов делаются
шипы, на которые насаживают обвяз-
ные брусья (что делается прежде, чем
забираются стены). Для прочности
вместо того, чтобы вкапывать столбы
в землю, вкапывают стулья, на них
основывают обвязку, на которую уже
ставят столбы шипами и забирают
потом, как выше сказано, досками.

Сараи также обшиваются снаружи
досками по приготовленным
предварительно вертикальным брускам,
поставленным в расстоянии около
1 1/2 аршин один от другого.  оконный проем в срубе

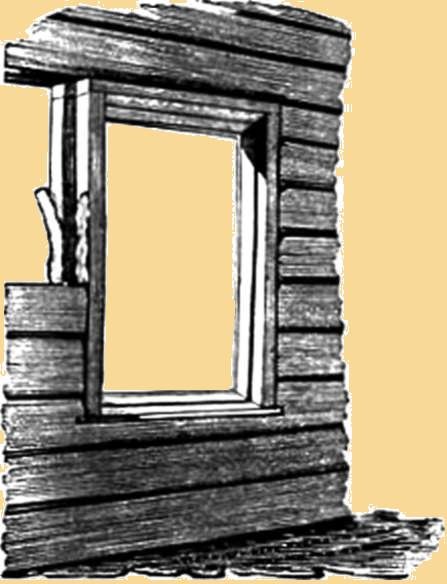

Косяки в деревянных строениях
вставляются после вывода стен и
покрытия крышею.
Для этого в назначенных местах для окон
или дверей простенки отбивают ниткою
по отнесу (припуская на толщину
косяков); излишек обрубают, оставляя
в средине торцев во всю высоту
окна или двери гребень, для которого
в косяках делаются шпунты.

Для обделки окна сначала
кладут на войлок нижний косяк
горизонтально; на концы его врубают
на 1 дюйм боковые косяки и загоняют
их шпунтом на гребень, прокладывая
войлоком, потом на них кладется
верхний косяк и соединяется с боковыми
закладным оконным замком.
Для удобства заложить верхний
косяк, вырубается в верхнем венце,
снизу, простор, который потом заделывается
и оконопачивается.

Каменные дома.

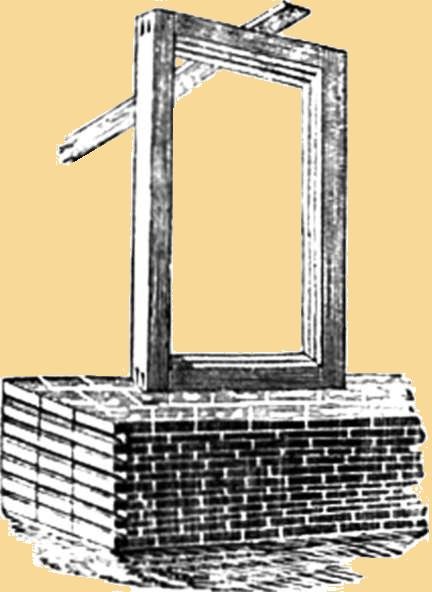

При построении каменных домов  Установка проемов в кирпичном доме
устанавливаются закладные рамы
следующим образом. Когда
доведут каменную кладку до линии
окон, тогда, отступя от наружной стороны
стены на полкирпича, ставят
закладную на войлок раму, предварительно
осмоленную с трех сторон,
которую, проверив отвесом, укрепляют
к ближайшему неподвижному
предмету, околачивают войлоком и
приступают к закладке кирпичом.

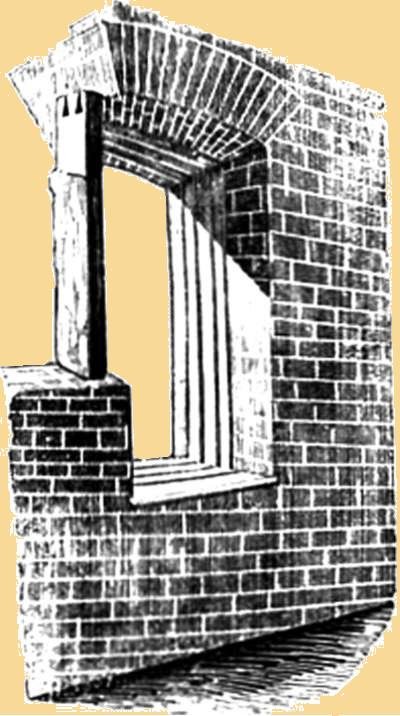

Закладка кирпичом закладных рам
делается к внутренней стороне
несколько расширяясь для
доставления в комнаты большого света;
в особенности при толстых стенах
это необходимо. От этого составляется
тупой угол, и кирпичная кладка в
углах образует неровности, которые
заглаживаются штукатуркою. Доведя  Кладка кирпичом проемов
кладку до верхней стороны рамы,
кладут на стойки на фалшиво доски,
имеющие небольшой горб кверху
(кружала), ждя поддержания сводимой
перемычки, выкладываемой в
11/2 кирпича стоймя, в виде небольшого
свода. Когда же раствор в пазах
совершенно окрепнет, тогда доски
из-под перемычки вынимают.
Закладные рамы закладываются иногда
после вывода стен, изнутри, в оставленные
для них при выводе стен
четверти, и при оконопачении кругом
заштукатуриваются.

Фахтверковые дома.

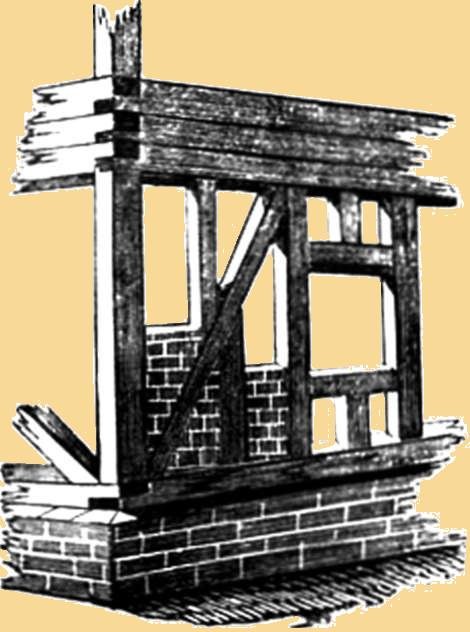

На рисунке представлено фахверковое строение домов стены из брусьев в виде рамфахтверковое
строение домов, причем
стены делаются из брусьев в виде
рам, закладываются кирпичом и штукатурятся.
Такого рода здания для
жительства строятся только в теплых
странах и бывают двух- и трехэтажные
с различными украшениями; в
холодных же странах так строются
только летние жилища, кладовые,
конюшни, хлевы и тому подобное.

Для прочности строение закладывается
на каменном фундаменте и
цоколе так: во-первых, кладут закладные
брусья, связанные в угле накладным
замком в лапу, и ставят на них
угловые стойки шипом; после того,
назначив места и ширину окон и дверей,
ставят шипами стойки, служащие
в то же время их косяками. Высота
стоек зависит от высоты комнат.
Верхние концы стоек зарубаются
также шипами, на которые кладут
обвязные брусья, а на сии последние
- балки или накатник, врубая их не
более дюйма сковородником, а крайние
- угловым замком. Концы балок
или накатника пропускают вровень с
наружною стороною обвязки; пространство
же между ними закладывается
кирпичом. На эти балки кладут
другой ряд обвязных брусьев, наблюдая,
чтобы смычки не приходились
против смычек нижнего ряда. На  столбовой каркас Post & Beam раскосы балки стойки
положенную таким образом, обвязку
ставятся стойки для второго этажа, и
продолжается строение точно так же
до верхнего связного бруса, на котором
уже устраивается крыша.

Таковую основу для прочности
укрепляют раскосинами, располагая
их как показано на рисунке
или как признано будет лучшим, не
доводя строения под крышу.


При высоких этажах подобных
строений стойки бывают довольно
длинны потому от расположения
раскосин вышесказанным
образом останутся между ними большие
пространства для наполнения
кирпичом, и давление на угловые
стойки увеличится; для большей
прочности раскосины в таком случае
лучше располагать крестообразно и
укреплять их при угловой стойке,
кроме шипов, болтами.

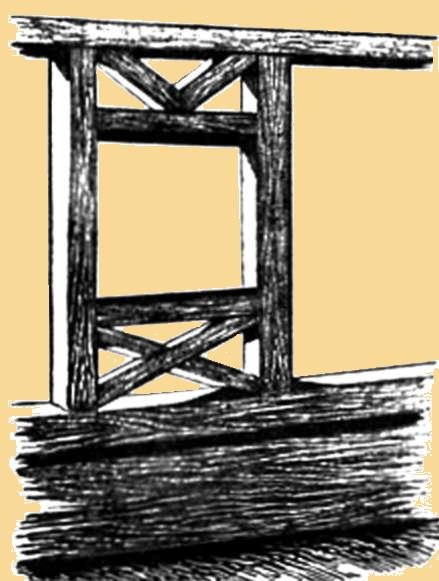

Между стойками, где должны быть окна,  Комбинированный деревянный дом Каркас и сруб. Камень и бревно
оставляются нижние и верхние косяки,
через что определяются
пространства под окном и
над оным, в которые, для общей связи,
вделывают раскосины различным
образом подобно тому, как показано
на рисунке.

Когда в средине здания находятся
ворота, то стойки, составляющие
вереи оных, укрепляются обыкновенным
образом; главное же расположение
связей заключается над воротами,
ибо тут простенок составляет особенную
тяжесть, обременяющую обвязку
горизонтальных брусьев.
Для сего между стойками, поставленными
над стойками, составляющими ворота,
кладется горизонтальный брус, заменяющий
косяки оных: над сим брусом
кладется еще другой, равный ширине
простенка, в концы которого с обеих
сторон упираются раскосины.
Остальное пространство, ежели оно
довольно велико, разделяется стойками
во избежание излишнего давления
кирпичной кладки.
