Деревянные балки.

Балкою называется брус, столбовой каркас Post & Beam раскосы балки стойки
лежащий концами своими на
стенках.
Несколько таких балок
составляют основание пола и образуют
в то же время потолок находящегося
под ними этажа. В жилых
строениях кладут балки чрез 1 1/2
аршина средина от средины; толщина
же (вертикальная) балок бывает 1/24
часть длины их. По большей части
для сокращения длины балок оные
кладут концами на те стены (капитальные),
которые ближе отстоят
одна от другой.
Балки должны быть из лучшего
здорового соснового леса,
дабы в состоянии были выдержать
тяжесть, на оных находящуюся. По
опыту дознано, что балки обыкновенного
размера выдерживают без перегиба
не более 200 пуд.

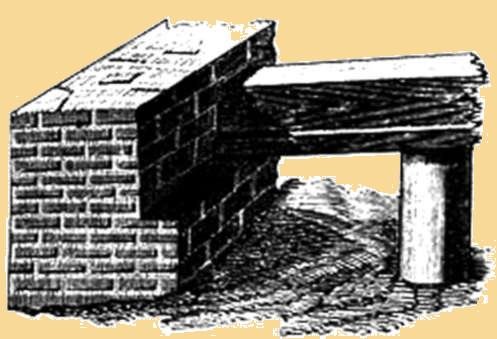

устройство половых балок в деревянном доме

Здесь представляется балка,
подпертая подпоркою (стул),
какие употребляются для полов
только при нижних этажах, почему
такие балки могут быть тоньще определенной
меры, то есть 1/24 части длины.
Расстояние между подпорками
делается не более 12-кратной толщины
балки.

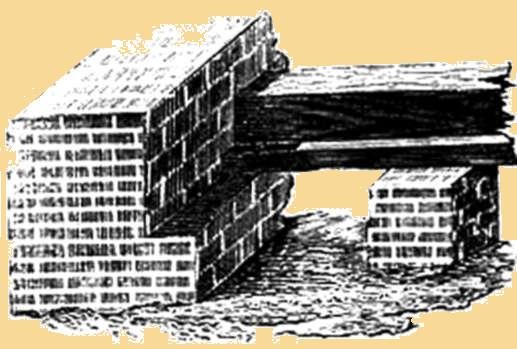

балки пола первого этажа



Балки с подкреплением каменных
столбов употребляются в
тех же случаях, в которых употребляются
и балки со стульями, то есть в
нижних полах, но каменные столбы
относительно прочности, имеют преимущество
против стульев.

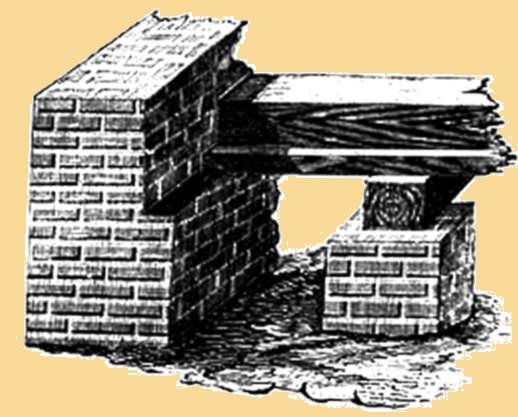

опора балки пола первого этажа



Балки поддерживаются еще прогонами
- брусом на столбах под балками,
поперек их расположенным.
- которые кладут также для
нижних полов, и тем предпочтительнее
отдельных стульев и каменных
столбов, что в этом случае тяжесть
пола со всем на нем находящемся
распределяется с помощью прогона на
все столбы равномерно.

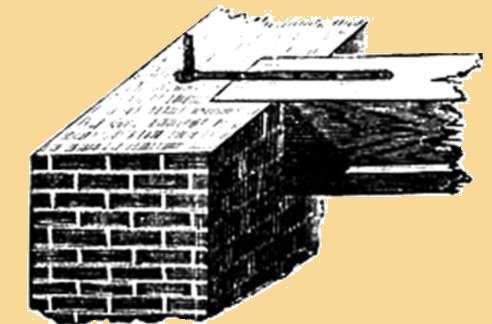

балка пола с заделкой в фундамент



Укрепление балок в стене.
Балки в каменных строениях,
осмоленные в концах и обложенные
войлоком, закладываются в стену не
более 6 вершков (на один кирпич), и
иногда для связи со стеною или для
большого сопротивления тяжести
концы оных закрепляются железными
скобами со штырем.

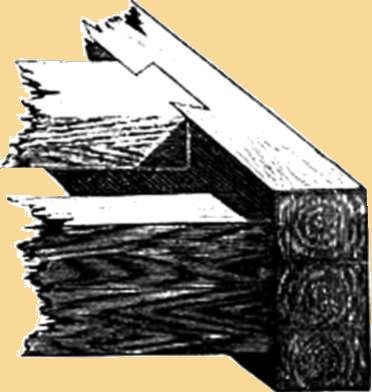

врубка балок пола в сковородень









Балки в деревянных строениях
врубаются в стену, по большей
части, в половину стенного венца,
в сковородник.

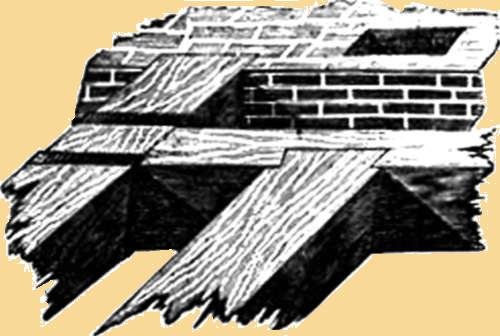

расстояние от дымовой трубы балок

Когда концы балок приходятся
против дымовой трубы.
тогда врубают конец балки в регель
(брус, лежащий вдоль трубы, между
балками) в  расстоянии на 1 1/2 кирпича,
пространство между трубою и
регелем заделывается кирпичом,
(разделка). Для сохранения балок
иногда регель не врубается в оные, а
подвешивается на железных хомутах.



Для поддержания значительной тяжести балки делаются из двух рядов брусьев, один на другой положенных и соединенных между собою зубьями по всей длине расположенными;

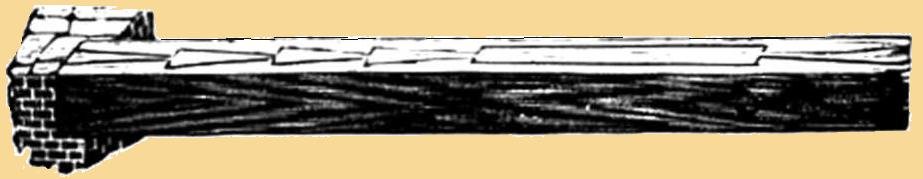

но так как все зубья плотно пригнать трудно, то делают между ними простор, в который и заколачивают клинья.  составные балки на клиньях

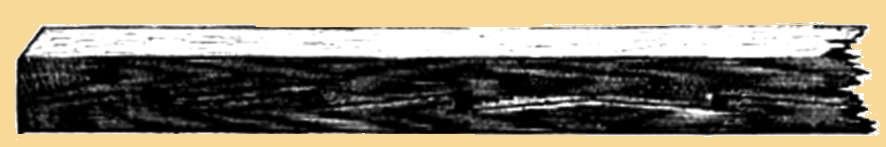

Также делают балки из толстых досок не от того, чтобы не имелось толстых бревен, но для того, что в досках лучше можно видеть состояние дерева, ибо часто случается, что средина бревна или бруса бывает заражена гнилью, которая потом распространяется в скором времени и заражает всю балку. Дощатые балки делаются в три ряда так, что в обшей массе они составляют толщину, равную толщине цельной балки. Каждая из досок, относительно к сопротивлению, имеет положение, выгоднейшее на ребро. Для большей же крепости соединяют их в одну массу следующим образом: среднюю доску с плоскою стороною зарубают в некоторых местах; один прируб от прируба на расстоянии около 2 фут. а глубиною на 1 дюйм: так. чтобы направление прирубов в одной половине балки было уклонено в сторону, противолежащую направлению прирубов другой половины, и сии прирубы должны образовать как бы камни свода: от каждого прируба до другого стесывается с нету (то есть неприметно постепенно углубляясь).Точно так же надо сделать и с другими досками, но только с одной стороны, соприкасающейся с среднею, пригоняя прирубы между собою верно и совершенно плотно: потом, сложив доски вместе, скрепляют их в некоторых местах гвоздями.составные балки из толстых досок на клиньях

Балки делаются еще из двух рядов толстых досок, между которыми помещается третий ряд таковой же толщины, только в половину уже, доски коего расположены несколько накось так, что средние концы упираются плотно между собою при верх ней грани балки, а крайние при нижней в брусья, при концах врезанные и скрепленные болтами; таким образом доски среднего ряда, составляя между собою угол, представляют раскосины, препятствующие изгибанию балки.

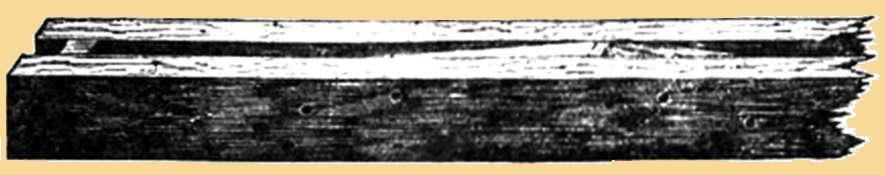

составная балка из досок с раскосами

Балки укрепляются наделками сверху. Для этого балка выправляется по данному размеру, то есть чтобы вертикальная сторона была более горизонтальной, а именно и таком отношении, как 7 к 5.
На верхней стороне делаются прирубы, отстоящие от концов на фута, глубиною на 1/4 толщины балки: от сего прируба к средине стесывается на нет: тоже самое делается и на другой половине, чрез что на средине балки образуется угол. На стесанные стороны от прирубов до средины кладут толстые доски так, чтобы они плотно упирались в прирубах, а другими концами при средине балки между собою.

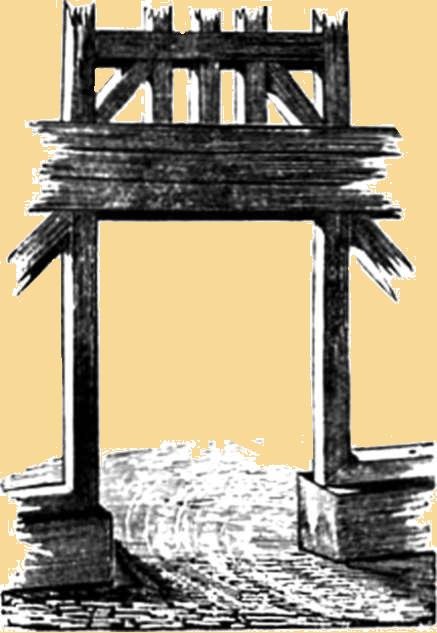

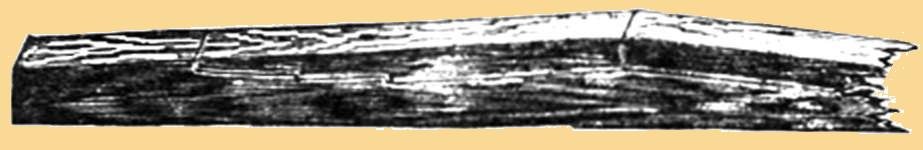

столбовой каркас Post & Beam раскосы балки стойки

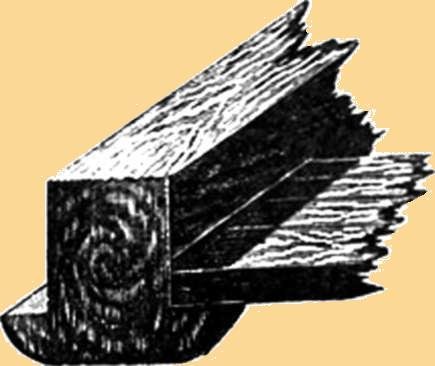

Балки, кроме настилки полов,  балки половые  для настилки с черный полом
поддерживают еще черные полы со
смазкою и подшивкою потолка.
Черный пол или подбор помещается
между балками различным
образом: во-первых, бревна, назначенные
для балки, толщины бывают
от 6 до 8 вершков, с двух сторон, верхней
и нижней, обтесываются, а с других
боковых сторон выбираются
четверти глубиною, отступя от верхней
грани, на толщину черного пола и
смазки, которая бывает в толщину
кирпича; сверх того дастся небольшой
простор. Подбор делается ич

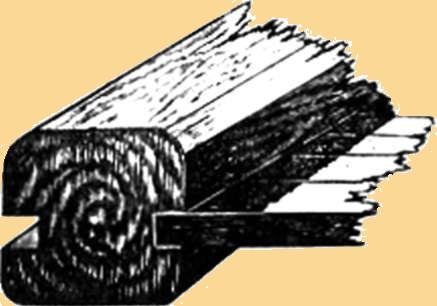

отрезков получистых сосновых досок балка пола со шпунтом для черного пола
толщиною в 2 1/2 дюйма, употребленных
для подмостков. Доски сплачиваются
в четверть.


Для черных полов или подбора в
балках выбирают еще шпунты.
В этом случае для удобного
вставливания подбора в некоторых
местах балки делается против шпунта
вырубка.

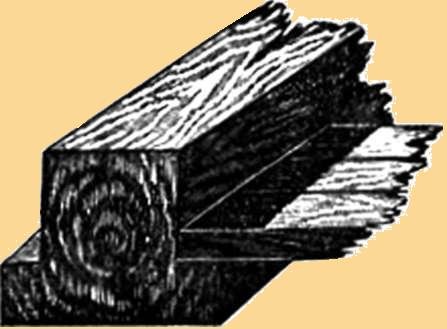

Для прочности балок прибиваются балка пола с черепным бруском
к ним с боков, заподлицо
с нижнею гранью, квадратные
бруски толщиной в 2 1/2 дюйма
полукорабельными гвоздями длиною
8 дюймов в расстоянии один от другого
около аршина, с тою целью, чтобы
заменить четверти, выходящие из
заболони бревна и от того сопревания.





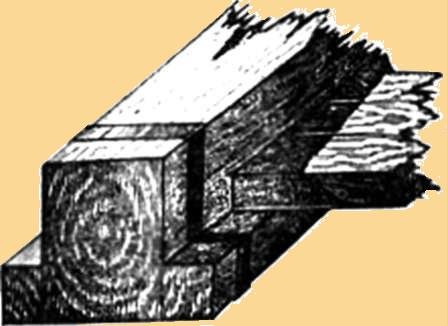

балка пола с черпным бруском на металлических скобахБруски к балкам привешиваются
еще на железных скобах,
обхватывающих балку, каковые
располагаются на каждом аршине длины
балки; однако же этот способ почти
не употребляется.











Плотничное искусство.

* Введение.
* Плотницкий инструмент.
* Плотницкие приспособления.
* Виды плотницких замков.
* Плотницкие сплотки.
* Строительство деревянных построек.
* Балки и стойки.
* Строительство деревянных заборов и ворот.
* Полы, потолок и перекрытия.
* Окна и двери.
* Крыша и кровля.
* Деревянные мосты.

По материалам репринта издания 1855 года.
Плотничное искусство, изложенное полковником Дементьевым.
