Фотосхемы и рисунки способов вязки узлов. Каталог.

Содержание. <<<<< Все узлы.

Специальные узлы.

Амфорный узел, Бочечный узел, Гачный узел, Гачный узел со шлагом, Гинцевый узел, Кабестановая петля, "Кошачья лапа", Колышка ("баранья нога*), Крабья петля, или затягивающийся огон, Лучниковская петля, "Мартышкина цепочка", Мешочный узел, Олимпийский узел, Сваечный узел

Специальные узлы.

*

Гачный узел. Когда под рукой нет нужного стропа, груз поднимают краном или стрелой на гаке. Используя принцип гачного узла, можно без троса поднять на гаке мешок, если его горловина позволяет обернуть ее один раз вокруг спинки гака. Гачный  узел. Гачный узел.
Когда под рукой нет нужного стропа, груз поднимают краном или стрелой на гаке, используя обычный стальной или растительный трос. При этом пользуются гачным узлом. При нагрузке на коренной конец ходовой конец троса прижимается к внутренней стороне шейки гака, а петля, затянутая вокруг его спинки, держит оба конца. Нужно внимательно проследить, чтобы коренной конец троса обязательно проходил над ходовым. Чтобы гачный узел при прекращении нагрузки не отравился, ходовой конец прихватывают временной схваткой к коренному.
Используя принцип гачного узла, можно без троса поднять на гаке мешок, если его горловина позволяет обернуть ее один раз вокруг спинки гака.

*

Гачный узел со шлагом. При подъеме груза на гаке с помощью троса, завязанного гачным узлом, следует брать в расчет толщину троса. Если по отношению к гаку трос достаточно толст, его можно заложить одинарным гачным узлом и благополучно поднять груз. Тонкий трос, заложенный одинарным гачным узлом, может съехать со спинки гака, и, если он тонок по отношению к гаку, его закладывают гачным узлом со шлагом. Это намного увеличивает надежность подъема груза. Гачный  узел со шлагом. Гачный узел со шлагом.
При подъеме груза на гаке с помощью троса, завязанного гачным узлом, следует брать в расчет толщину троса. Если по отношению к гаку трос достаточно толст, его можно заложить одинарным гачным узлом и благополучно поднять груз. Тонкий трос, заложенный одинарным гачным узлом, может съехать со спинки гака, и, если он тонок по отношению к гаку, его закладывают гачным узлом со шлагом. Это намного увеличивает надежность подъема груза.

*

Кошачья лапа. The Cars Paw,  как кошачья лапа. Этот узел применяют в тех случаях, когда строп нужно прикрепить к гаку с таким расчетом, чтобы не было лишней слабины. Чтобы завязать этот узел, петлю стропа кладут сверху на два его конца - получаются две небольшие петли, каждую из которых одновременно перекручивают наружу несколько раз в зависимости от того, на сколько нужно уменьшить строп.  Кошачья лапа не зажимается намертво, и узел легко снять с гака, если на строп нет нагрузки. Кошачья  лапа. Кошачья лапа.
Название этого узла попало в русский морской язык от английского The Cars Paw. Этот узел применяют когда строп нужно прикрепить к гаку чтобы не было лишней слабины. Петлю стропа кладут сверху на два его конца - получаются две небольшие петли, каждую из которых одновременно перекручивают наружу несколько раз. Потом петли сближают и надевают на гак. "Кошачья лапа" не зажимается намертво, и узел легко снять с гака, если на строп нет нагрузки.

*

Бочечный узел. Этот узел применяют тогда, когда нет специального стропа или приспособления для подъема полных и открытых бочек в вертикальном положении. В быту им можно быстро обвязать бидон или бак без ручки. Бочечный  узел. Бочечный узел.
Этот узел применяют тогда, когда нет специального стропа или приспособления для подъема полных и открытых бочек в вертикальном положении. На средней части троса, которым намерены поднимать бочку, вяжут полуузел. Полупетли узла разводят в стороны и охватывают ими среднюю часть бочки. Нижняя часть петли проходит по центру днища бочки, свободные концы троса связываются прямым узлом, а если трос одним концом уже закреплен, то беседочным узлом.

*

Мешочный узел. Во флотах различных стран матросы хранили свои личные вещи по-разному - в мешках, рундуках и чемоданах. В Российском императорском военном флоте для хранения личных вещей матросов употреблялись большие и малые чемоданы, сшитые из серой парусины. Для переноски мешков матросы прикрепляли к ним кусок штерта, которым завязывали их мешочным узлом. Мешочный  узел. Мешочный узел.
Во флотах различных стран матросы хранили свои личные вещи по-разному - в мешках, рундуках и чемоданах. В Российском императорском военном флоте для хранения личных вещей матросов употреблялись большие и малые чемоданы, сшитые из серой парусины. Для переноски мешков матросы прикрепляли к ним кусок штерта, которым завязывали их мешочным узлом.

*

Сваечный узел. Применяемый в такелажном деле этот узел получил свое название от слова свайка, которое обозначает железный или деревянный прямой или немного изогнутый конический гвоздь. Для тех, кто работает с тросами, сваечный узел имеет очень важное значение. Сваечный  узел. Сваечный узел.
Применяемый в такелажном деле этот узел получил свое название от слова свайка, которое обозначает железный или деревянный прямой или немного изогнутый конический гвоздь. Для тех, кто работает с тросами, сваечный узел имеет очень важное значение.

*

Узел этот не простои, вяжется сложно, в несколько этапов, зато с его помощью можно сделать великолепную веревочную ручку для переноса бутыли, кувшина и вообще любого сосуда с небольшим выступом на горлышке. Амфорный узел. Амфорный узел
Узел этот не простой, зато с его помощью можно сделать великолепную веревочную ручку для переноса бутыли, кувшина и вообще любого сосуда с небольшим выступом на горлышке.

*

Гинцами моряки называют небольшие тали, основанные между блоком, ввязанным в какую-нибудь снасть, и другим неподвижным блоком. Для ввязывания снасти блока в другую снасть применялся гинцевый узел. Такой способ крепления троса в строп или в коуш прост, надежен и может быть применен на середине троса. Гинцевый узел. Гинцевый узел.
Гинцами моряки называют небольшие тали, основанные между блоком, ввязанным в какую-нибудь снасть, и другим неподвижным блоком. Для ввязывания снасти блока в другую снасть применялся гинцевый узел. Такой способ крепления троса в строп или в коуш прост, надежен и может быть применен на середине троса. Его можно рекомендовать современным такелажникам и строителям.

*

В этом месте под нагрузкой трос можно смело перерезать, и он все равно будет держать груз, на который рассчитан по прочности. Пользуясь этим полезным узлом, не нужно забывать, что он прочен и надежен только под нагрузкой, и как только последняя снята, возникает опасность, что узел распадется. Поэтому перед каждым применением троса с завязанной колышкой узел следует проверять или при вязке узла прикрепить петли к коренным концам схватками. Колышка (баранья нога). Колышка (баранья нога).
В английском морском языке этот узел называется Sheepshank, что означает баранья ляжка. Такое название узел получил у англичан ввиду внешнего сходства его формы с бараньей ногой.

*

Колышка (баранья нога).   По традиции моряки разрезают трос при исключительных обстоятельствах. Его используют и в тех случаях, когда есть сомнения в его прочности: допустим, в одном месте перетерта одна прядь или трос надрезан. Чтобы исключить это место из работы и не подвергать его нагрузке, вяжут колышку. Колышка (баранья нога). Колышка (баранья нога).
По традиции моряки разрезают трос при исключительных обстоятельствах. Его используют и в тех случаях, когда есть сомнения в его прочности: допустим, в одном месте перетерта одна прядь или трос надрезан. Чтобы исключить это место из работы и не подвергать его нагрузке, вяжут колышку.

*

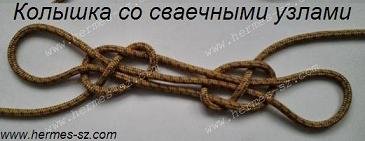

Колышка со сваечными узлами.   В английском морском языке этот узел называется Sheepshank, что означает баранья ляжка. Такое название узел получил у англичан ввиду внешнего сходства его формы с бараньей ногой. Колышка (со сваечными узлами). Колышка со сваечными узлами.
Его используют и в тех случаях, когда есть сомнения в его прочности: допустим, в одном месте перетерта одна прядь или трос надрезан. Чтобы исключить это место из работы и не подвергать его нагрузке, вяжут колышку.

*

Олимпийский узел Укорачивает трос Олимпийский узел. Олимпийский узел.
Его назвали олимпийским потому, что он получается из пяти колец. На английском морском языке название этого узла весьма сентиментально - Два сердца, бьющиеся как одно. Несмотря на кажущуюся на первый взгляд громоздкость узла, вяжется он не сложнее топового. Олимпийский узел надежен и конкретно отвечает своему прямому назначению - укоротить на время трос.

*

Мартышкина цепочка.  Свойство мартышкиной цепочки быстро, плавно и последовательно развязываться часто используется для выполнения различных трюков в цирке. Мартышкина цепочка. Мартышкина цепочка.
Назначение этого узла то же - на время укоротить трос. В отличие от колышки и олимпийского узла, он имеет то преимущество, что завязанный им трос своими петлями не мешает работе и его можно даже взять на шпиль. Перед тем как дать на трос, завязанный этим узлом, нагрузку, в последнее звено цепочки нужно вложить свайку или пропустить через него ходовой конец: иначе узел мгновенно развяжется. Вязка каждого звена мартышкиной цепочки укорачивает трос в четыре раза (из 4 метров троса получается 1 метр цепочки). Свойство мартышкиной цепочки быстро, плавно и последовательно развязываться часто используется для выполнения различных трюков в цирке.

*

Лучниковская петля. Некоторые называют ее турецким узлом. Его конкретное назначение - регулировать натяжение тетивы лука. Лучниковская петля. Лучниковская петля.
Некоторые называют ее турецким узлом. Его конкретное назначение - регулировать натяжение тетивы лука.
Тетива почти любого лука никогда не остается одинаково натянутой. Она может удлиняться или укорачиваться от различных причин, например, от влажности воздуха и его температуры. Одним словом, ее нередко приходилось регулировать, и делалось это не столько за счет сгибания самого лука, сколько за счет особой дополнительной жилы с одного конца лука.

*

Крабья петля, или затягивающийся огон.  Особенность этого узла состоит в том, что он может работать в двух качествах: затягивающаяся петля или незатягивающаяся петля Крабья петля, или затягивающийся огон. Крабья петля, или затягивающийся огон.
Особенность этого узла состоит в том, что он может работать в двух качествах: затягивающаяся петля или незатягивающаяся петля. Если концы крабьего узла в точках, отмеченных 1 и 2, резко и сильно потянуть в разные стороны, узел перестает быть затягивающимся. Принимая форму, показанную на третьем справа положении на рисунке, узел больше не затягивается, его петля становится постоянной.

*

Французское слово кабестана, попавшее когда-то в наш морской язык и одно время применявшееся на флоте, обозначает термин шпиль - вертикальный одинарный или двойной ворот для выбирания якорного каната и швартовов. Кабестановая петля. Кабестановая петля.
По своему принципу этот узел такой же, как и предыдущий крабий узел. При сильном рывке за концы, обозначенные 1 и 2, узел меняет свою характеристику и из затягивающейся петли превращается в незатягивающуюся петлю.
Французское слово кабестана, попавшее когда-то в наш морской язык и одно время применявшееся на флоте, обозначает термин шпиль - вертикальный одинарный или двойной ворот для выбирания якорного каната и швартовов. Видимо, этот узел применялся на тросах при работах со шпилем.

*

*

*
